J65Y-320V高壓截止閥
的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的*線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。截止閥只適用于全開和全關,不允許作調節和節流。
J65Y-320V高壓截止閥特點:
(1)截止閥結構比閘閥簡單,制造與維修都較方便。
(2)密封面不易磨損及擦傷,密封性好,啟閉時閥瓣與閥體密封面之間無相對滑動,因而磨損與擦傷均 不嚴重,密封性能好,使用壽命長。
(3)啟閉時,閥瓣行程小,因而截止閥高度比閘閥小,但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力,啟閉時間校長。
(5)流體阻力大,因閥體內介質通道較曲折,流體阻力大,動力消耗大。
(6)介質流動方向 公稱壓力PN≤16MPa時,一般采用順流,介質從閥瓣下方向*;公稱壓力PN≥20MPa時,一般采用逆流,介質從閥瓣上方向*.以增加密封件能。使用時,截止閥介質只能單方向流動,不能改變流動方向。
(7)全開時閥瓣經常受沖蝕
J65Y-320V高壓截止閥性能:
公稱壓力PN/Mpa |
試驗壓力ps/Mpa |
工作溫度/℃ |
適用介質 |
|||
殼體 |
密封(液) |
上密封(液) |
密封(氣) |
|||
32.0 |
48.0 |
35.2 |
35.2 |
0.6 |
≤450 |
水、蒸汽 |
J65Y-320V高壓截止閥零部件材料表:
零件名稱 |
閥體、閥蓋 |
支架、手柄 |
填料 |
閥桿 |
閥瓣 |
閥桿螺母 |
材料 |
耐熱鋼 |
碳鋼 |
柔性石墨 |
不銹鋼 |
不銹鋼堆焊硬質合金 |
銅 |

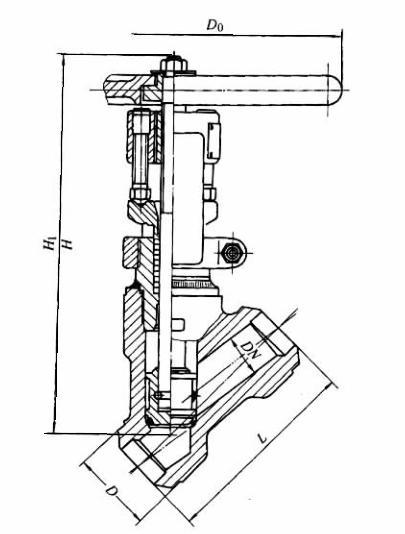

J65Y-320V高壓截止閥結構:(圖)
J65Y-320V高壓截止閥外觀尺寸:
公稱通徑DN/mm |
尺寸/mm |
重量/kg |
||||
L |
D |
H |
H1 |
D0 |
||
20 |
135 |
40 |
265 |
287 |
250 |
6.78 |
25 |
135 |
43 |
265 |
287 |
250 |
6.78 |
50 |
210 |
38 |
393 |
439 |
390 |
25.5 |
65 |
240 |
102 |
427 |
475 |
400 |
33 |
80 |
290 |
127 |
505 |
563 |
450 |
64.7 |
100 |
320 |
159 |
602 |
670 |
500 |
120 |
J65Y-320V高壓截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
收貨單位,收貨人,地址,收驗時間,聯系電話。
