Z961Y電站焊接閘閥
可廣泛用于自來水、污水、建筑、石油、化工食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和節流裝置使用。
Z961Y電站焊接閘閥特點:
整體包膠:閘板采用整體報價,其良好的覆蓋性與精確的幾何尺寸,保證密封可靠,壽命長。
耐腐蝕:內腔采用無毒環氧樹脂涂裝,防止腐蝕和生銹,不但可供生飲,而且可用于污水系統。
三“O”密封:閥桿采用三道O型環密封,摩擦阻力小,開光輕巧,不漏水。
Z961Y電站焊接閘閥性能:
壓力等級 |
1.0MPa、1.6MPa、2.5MPa |
閥體耐壓 |
1.5MPa、2.4MPa、3.75MPa |
密封試驗 |
1.1MPa、1.76MPa、2.75MPa |
工作溫度 |
0~80℃ |
適用介質 |
水、油、蒸氣等 |
Z961Y電站焊接閘閥零部件材料表:
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
閥體 |
球墨鑄鐵 |
8 |
止推墊 |
錫青銅 |
2 |
閘板 |
球墨鑄鐵外覆EPDM |
9 |
軸套 |
錫青銅 |
3 |
螺栓 |
鍍鋅 |
10 |
螺栓 |
鍍鋅 |
4 |
密封圈 |
NBR |
11 |
軸蓋 |
球墨鑄鐵 |
5 |
閥蓋 |
球墨鑄鐵 |
12 |
防塵罩 |
NBR |
6 |
閥桿 |
不銹鋼 |
13 |
手輪 |
鑄鐵 |
7 |
“O”形密封圈 |
NBR |
14 |
緊固螺母 |
鍍鋅 |

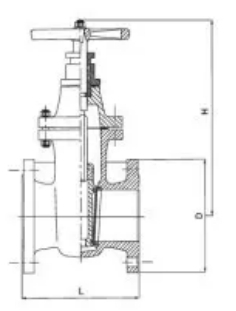

Z961Y電站焊接閘閥結構:(圖)
Z961Y電站焊接閘閥外觀尺寸:
型號 |
公稱口徑DNmm |
L |
D1 |
D |
Z-Φd |
H |
||
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
|||||
RVC(H)X |
50 |
180 |
125 |
165 |
4-Φ18 |
268 |
||
65 |
190 |
145 |
185 |
4-Φ18 |
296 |
|||
80 |
240 |
160 |
200 |
8-Φ18 |
340 |
|||
100 |
250 |
180 |
235 |
8-Φ18 |
367 |
|||
125 |
254 |
210 |
250 |
8-Φ18 |
424 |
|||
150 |
280 |
240 |
290 |
8-Φ23 |
515 |
|||
200 |
300 |
295 |
340 |
8-23 |
12-23 |
550 |
||
250 |
380 |
350 |
355 |
410 |
12-23 |
12-25 |
685 |
|
300 |
400 |
400 |
410 |
460 |
12-23 |
12-25 |
760 |
|
350 |
430 |
460 |
470 |
520 |
16-23 |
16-25 |
845 |
|
400 |
406 |
515 |
525 |
580 |
16-26 |
16-30 |
945 |
|
450 |
432 |
565 |
585 |
640 |
20-26 |
20-30 |
1020 |
|
500 |
457 |
620 |
650 |
715 |
20-26 |
20-34 |
1140 |
|
600 |
508 |
725 |
770 |
840 |
20-30 |
20-36 |
1320 |
Z961Y電站焊接閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
收貨單位,收貨人,地址,收驗時間,聯電話。
