Q41F手動球閥
主要用于截?cái)嗷蚪油ń橘|(zhì),也可用于流體的調節與控制。與其它閥類相比
Q41F手動球閥特點:
1、流體阻力小,球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、開關迅速、方便,只要閥桿轉動90°,球閥就完成了全開或全關動作,很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造,易于保證密封,而且球閥的密封力隨著介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動,因此閥桿的填料密封不易被破壞,而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
5、球閥的啟閉只做90°轉動,故容易實現自動化控制和遠距離控制,球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑,不易沉積介質,可以進行管線通球。
Q41F手動球閥制造標準:
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
Q41F手動球閥零部件材料表:
閥體 |
|
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
球體閥桿 |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
閥座 |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL |
||||||
墊片 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 齒形墊片 |
||||||
閥桿座 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 |
||||||
填料 |
聚四氟乙烯PTFE 增強柔性石墨 |
||||||
填料壓蓋 |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
溫度 |
-29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS) |
||||||
介質 |
水蒸汽油品 |
硝酸類 |
強氧化介質 |
醋酸類 |
尿素類 |

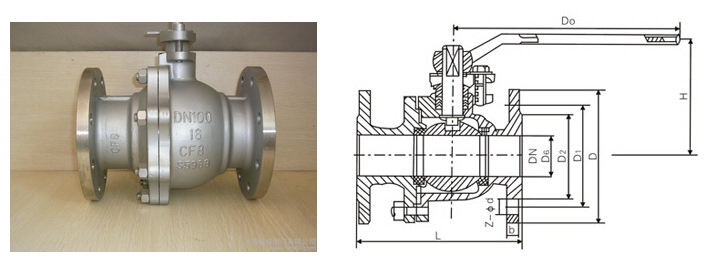

Q41F手動球閥結構:(圖)
Q41F手動球閥外觀尺寸:
1.6MPa |
DN |
L |
D |
b |
n-φd |
H |
D0 |
凸面法蘭 |
15 |
130 |
95 |
14 |
4-14 |
78 |
140 |
20 |
140 |
105 |
14 |
4-14 |
84 |
160 |
|
25 |
150 |
115 |
14 |
4-14 |
95 |
180 |
|
32 |
165 |
135 |
16 |
4-18 |
150 |
250 |
|
40 |
180 |
145 |
16 |
4-18 |
150 |
300 |
|
50 |
200 |
160 |
18 |
4-18 |
170 |
350 |
|
65 |
220 |
180 |
20 |
4-18 |
195 |
350 |
|
80 |
250 |
195 |
20 |
8-18 |
215 |
400 |
|
100 |
280 |
215 |
20 |
8-18 |
250 |
500 |
|
125 |
320 |
245 |
22 |
8-18 |
265 |
600 |
|
150 |
360 |
280 |
24 |
8-23 |
270 |
800 |
|
200 |
400 |
335 |
26 |
12-23 |
330 |
1200 |
Q41F手動球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
