SFA-22C150T、SFA-22C300T冷凍機用安全閥特點:
1、結構小巧,重量輕,適用于冷凍設備主機超壓保護的安全裝置
2、全身采用黃銅棒材加工而成,密封采用聚四氟乙烯F4材料,密封性能高
SFA-22C150T、SFA-22C300T冷凍機用安全閥性能:
型 號 |
SFA-22C150T |
SFA-22C300T |
壓力級 |
150psi |
300psi |
公稱通徑 |
1/2” 、1” |
1/2”、3/4”、1” |
強度試驗壓力 |
3MPa |
7.5MPa |
排放壓力 |
≤1.1倍整定壓力 |
|
密封壓力 |
≥0.85倍整定壓力 |
|
密 封 性 |
氣壓試驗2分鐘無泄漏 |
|
適用溫度 |
-40℃~150℃ |
|
適用介質 |
R12、R22、R500等安全利昂及冷凍機油 |
SFA-22C150T、SFA-22C300T冷凍機用安全閥零部件材料表:
零件名稱 |
材料 |
閥 體 |
HPb59-1/H62 |
閥 瓣 |
HPb59-1/H62 |
密封圈 |
F-4 |
彈 簧 |
50CrVA+鍍鎳 |
調整螺母 |
HPb59-1/H62 |
墊 片 |
T3 |
螺 母 |
HPb59-1/H62 |

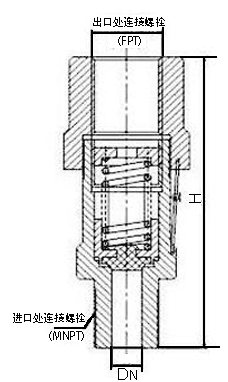

SFA-22C150T、SFA-22C300T冷凍機用安全閥結構:(圖)
SFA-22C150T、SFA-22C300T冷凍機用安全閥外觀尺寸:
規格 Size mm(in) |
in |
H (mm) |
|
進口A Inlet A |
出口B outlet B |
||
DN8(1/4) |
1/4-18MNPT |
5/8-18UNF |
80 |
DN10(3/8) |
3/8-18MNPT |
5/8-18UNF |
90 |
DN15(1/2) |
1/2-14MNPT |
7/8-14UNF |
95 |
DN20(3/4) |
3/4-14MNPT |
3/4-14FNPT |
100 |
DN25(1) |
1-11.5MNPT |
1-11.5FNPT |
120 |
DN32(1/4) |
1/4-11.5MNPT |
1/2-11.5FNPT |
175 |
SFA-22C150T、SFA-22C300T冷凍機用安全閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
