LD53系列 不銹鋼電磁閥技術參數:
介質溫度:-5℃~150℃ |
工作壓力:0~10bar |
運作方式:直動式,分步直動式 |
工作型式:常閉型 |
閥體材質:SS304 |
密封材質:氟橡膠VITO |
LD53系列 不銹鋼電磁閥零部件材料表:
代號 |
功能選項 |
功能說明 |
電器參數 |
NO |
常閉型 |
通電閥開,斷電閥關 |
線圈參數:AC220V 380V 110V 24V DC24V 12V |
T |
定時器 |
可以設定開,關間隙時間 |
鐵殼線圈:IP54 H級 |
J |
節能模塊 |
降低線圈溫升和功耗 |
鐵殼線圈:DN3~25mm AC 18VA DC 20W |

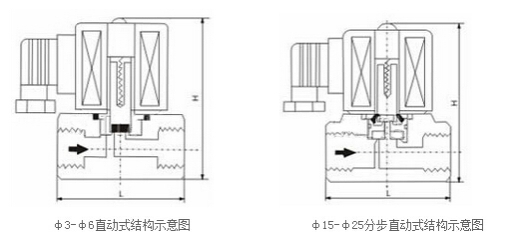

LD53系列 不銹鋼電磁閥結構:(圖)
LD53系列 不銹鋼電磁閥外觀尺寸:
規格參數表(螺紋連接) |
|||||||
型號 |
接口G |
通徑mm |
Cv值 |
L(熱鍛) |
L(鑄造) |
H |
工作壓力 |
LD5303A |
1/8 1/4 |
3 |
0.3 |
45 |
52 |
88 |
0~10 |
LD5306A/C |
1/4 1/2 |
6 |
0.6 |
50 |
52 |
88 |
0~10 |
LD5310A/C |
3/8 1/2 |
10 |
1.7 |
60 |
68 |
95 |
0~10 |
LD5315A/C |
1/2 3/4 |
15 |
3.5 |
70 |
78 |
105 |
0~10 |
LD5320A/C |
3/4 |
20 |
7 |
75 |
78 |
110 |
0~10 |
LD5325A/C |
1 |
25 |
12 |
80 |
78 |
115 |
0~10 |
LD53系列 不銹鋼電磁閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
