DJ661F-40P低溫緊急切斷閥特點:
1、低溫閥門墊片采用不銹鋼皮夾聚四氟乙烯或柔性石墨纏繞式墊片結構;
2、低溫閥門的密封面堆焊鈷基硬質合金,硬質合金在低溫下變形小、耐磨損,可保持良好的密封性能。
3、低溫閥門的閥蓋設計為長頸結構,能隔離低溫介質對填料的影響,使閥門啟閉靈活;
4、填料采用柔性石墨或聚四氟乙烯組合式結構,低溫閥門具有良好的抗低溫性能;
DJ661F-40P低溫緊急切斷閥性能:
公稱通徑 |
DN20mm~100mm |
公稱壓力 |
PN4.0MPa |
適用介質 |
液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等 |
適用溫度 |
-196℃~+80℃ |
氣缸氣源壓力 |
0.3~0.6MPa |
緊急切斷溫度 |
70±5℃ |
DJ661F-40P低溫緊急切斷閥零部件材料表:
閥體、閥桿 |
ZG0Cr18Ni9 |
閥蓋、閥瓣 |
0Cr18Ni9 |
氣缸、支架 |
鑄鋁 |
填料、密封圈 |
PTFE |

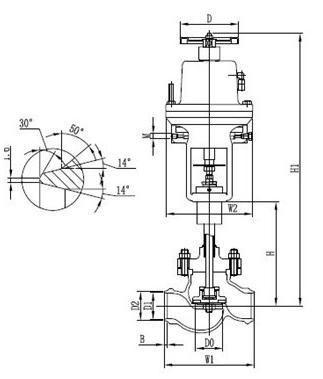

DJ661F-40P低溫緊急切斷閥結構:(圖)
DJ661F-40P低溫緊急切斷閥外觀尺寸:
產品型號 |
DJ661F-40P低溫緊急切斷閥 |
重量 |
|||||||
產品代號 |
通徑 |
尺寸 |
|||||||
L |
h |
H |
D0 |
D1 |
D2 |
L |
|||
5661DJ20 |
20 |
90 |
200 |
400 |
100 |
20 |
25.5 |
8 |
6 |
5661DJ25 |
25 |
90 |
200 |
400 |
100 |
25 |
32.5 |
8 |
7 |
5661DJ32 |
32 |
110 |
204 |
468 |
120 |
32 |
38.5 |
10 |
10 |
5661DJ40 |
40 |
110 |
230 |
523 |
120 |
40 |
45.5 |
10 |
12 |
5661DJ50 |
50 |
130 |
230 |
523 |
120 |
50 |
57.5 |
10 |
15 |
5661DJ65 |
65 |
180 |
250 |
651 |
140 |
65 |
76.5 |
10 |
27 |
5661DJ80 |
80 |
200 |
320 |
736 |
180 |
80 |
89.5 |
15 |
35 |
5661DJ100 |
100 |
220 |
320 |
736 |
180 |
100 |
108.5 |
15 |
41 |
DJ661F-40P低溫緊急切斷閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
