高溫電磁閥
更新：2022/7/7 11:22:47??????點擊：
- 品牌：???工開閥門
- 型號：???ZCG
產品介紹
ZCG型高溫電磁閥特點：
耐高溫：密封材料采用耐高溫材料，線圈部分采用耐高溫電工材料， 增設散熱機構。
耐腐蝕：主要部件閥塞、閥體等采用不銹鋼和銅合金制成，防腐性能好。
耐磨損：選材合理，閥塞與閥間巧妙地利用流體潤滑作用，減少磨損
ZCG型高溫電磁閥性能：
|
工作介質 |
蒸汽及其他無腐蝕性氣體 |
||||||||||
|
介質溫度℃ |
≤200 |
||||||||||
|
公稱壓力(Mpa) |
1.6 |
||||||||||
|
工作壓差（Mpa） |
0.05~1.6 |
0.1~1.6 |
|||||||||
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
||||||||||
|
使用壽命 |
按JB/T7352-94規定 |
||||||||||
|
額定流量系數（KV） |
|||||||||||
|
泄露量（ml/min） |
按JB/T7352-94·F規定 |
||||||||||
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
功耗 |
50VA |
||||||||||
ZCG型高溫電磁閥零部件材料表：
|
閥體 |
不銹鋼 |
|
主閥塞 |
銅合金 |
|
密封圈 |
紫銅 |
|
散熱片 |
銅和鋁合金 |
|
線圈 |
磁鐵 |

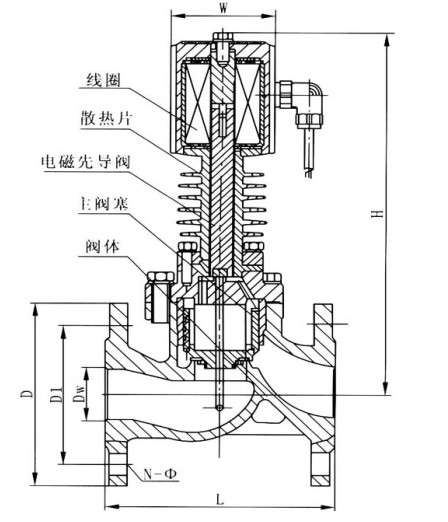

ZCG 型高溫電磁閥結構：（圖）
ZCG型高溫電磁閥外觀尺寸：
|
公稱通徑 |
內螺紋連接 |
法蘭連接 |
|||||||||
|
外形尺寸 |
內螺紋 |
外形尺寸 |
|
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
182 |
120 |
|
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
182 |
140 |
|
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
65 |
|
|
|
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|
80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
4-φ18 |
|
100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
4-φ18 |
|
125 |
|
|
|
416 |
400 |
250 |
210 |
184 |
22 |
3 |
4-φ18 |
|
150 |
|
|
|
400 |
480 |
285 |
240 |
211 |
24 |
3 |
4-φ22 |
ZCG型高溫電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
收貨單位，收貨人，地址，收驗時間，聯系電話。
