Q71F對夾式薄型球閥
是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥,球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點,可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行調節或切斷控制。
Q71F對夾式薄型球閥零部件材料表:
型號 |
Q71F-16C |
Q71F-25 |
Q71F-16P |
Q71F-25P |
Q71F-16R |
Q71F-25R |
|
工作壓力(MPa) |
1.6 |
2.5 |
1.6 |
2.5 |
1.6 |
2.5 |
|
適用溫度(℃) |
≤150 |
≤150 |
|||||
適用介質 |
無腐蝕性介質 |
腐蝕性介質 |
|||||
材料 |
閥體、密封瓶帽 |
WCB |
CF8 |
CF3 |
|||
閥桿 |
2CR13 |
304SS |
316SS |
||||
密封圈 |
PTFE |
||||||
填料 |
PTFE |

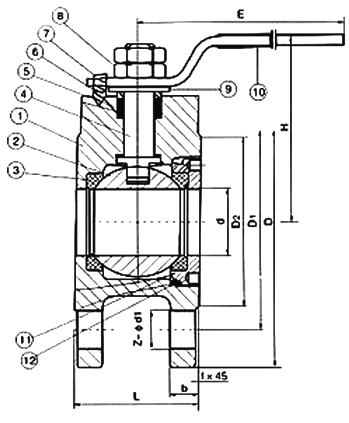

Q71F對夾式薄型球閥結構:(圖)
Q71F對夾式薄型球閥外觀尺寸:
口徑(in") |
1/2 |
3/4 |
1 |
1 1 / 4 |
1 1 / 2 |
2 |
2 1 / 2 |
3 |
4 |
5 |
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
Q71F對夾式薄型球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
