產品介紹
Z41F46 型 PN16、PN25 氟塑料襯里楔式閘閥
手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為聚四氟乙烯，公稱壓力 PN16~PN25，閥體材料為灰鑄鐵襯氟塑料的閘閥。
Z41F46 型 PN16、PN25 氟塑料襯里楔式閘閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z41F46-16 |
16 |
1.6 |
≤150 |
腐蝕性介質 |
|
Z41F46-16C |
||||
|
Z41F46-25 |
25 |
2.5 |
Z41F46 型 PN16、PN25 氟塑料襯里楔式閘閥零部件材料表：
|
型號 |
材料 |
||||
|
閥體、閥蓋 |
閘板、閥桿 |
閥桿螺母 |
填料 |
手輪 |
|
|
Z41F46-16 |
灰鑄鐵襯氟塑料 |
碳素鋼襯氟塑料 |
球墨鑄鐵或鋁青銅 |
聚四氟乙烯 |
球墨鑄鐵 |
|
Z41F46-16C |
鑄鋼 |
||||
|
Z41F46-25 |
|||||

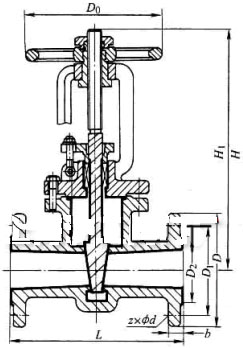

Z41F46 型 PN16、PN25 氟塑料襯里楔式閘閥結構：（圖）
Z41F46 型 PN16、PN25 氟塑料襯里楔式閘閥外觀尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
|
40 |
240 |
145 |
110 |
85 |
16 |
4×Φ18 |
320 |
370 |
200 |
15 |
|
50 |
250 |
160 |
125 |
100 |
16 |
4×Φ18 |
350 |
405 |
200 |
20 |
|
65 |
270 |
180 |
145 |
120 |
18 |
4×Φ18 |
400 |
470 |
280 |
30 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8×Φ18 |
460 |
560 |
280 |
38 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8×Φ18 |
515 |
625 |
320 |
45 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8×Φ18 |
570 |
690 |
360 |
70 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
640 |
790 |
400 |
90 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12×Φ23 |
700 |
910 |
450 |
150 |
Z41F46 型 PN16、PN25 氟塑料襯里楔式閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
