API Z40H 美標閘閥特點:
1.產品設計制造符合國外先進標準要求,密封可靠,性能優良。
2.結構設計緊湊合理,造型美觀。
3.采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松。
4.閥體材料品種齊全,填料、墊片根據實際工況或用戶要求合理選配,可適用于各種壓力、溫度及介質工況。
5.采用國內外多種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
6.適用介質:水、蒸汽、油品等 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質,適用溫度:-29~425 ℃
API Z40H 美標閘閥性能:
公稱壓力(Lb) |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
MPa |
Lbf/in2 |
Mpa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |

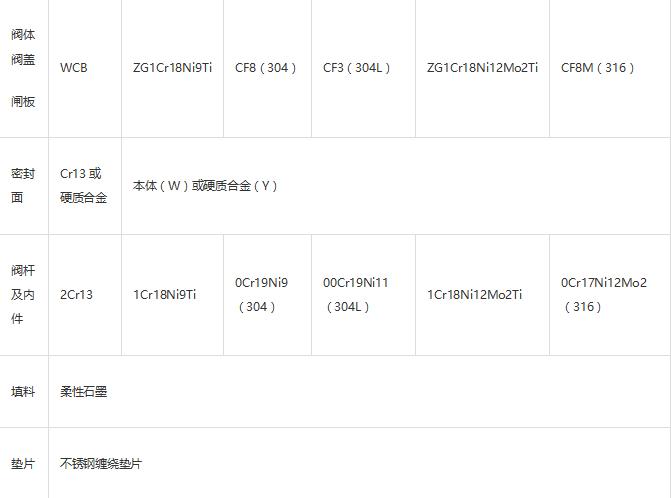

API Z40H 美標閘閥零部件材料表:
API Z40H 美標閘閥結構:(圖)
API Z40H 美標閘閥外觀尺寸:
型號Type |
規格Size(mm) |
尺寸Dimension(mm) |
||||||||
inch |
DN |
L |
D |
D1 |
D2 |
b |
z-Φd |
H |
Do |
|
Z40W/H/Y-150Lb |
1/2″ |
15 |
108 |
89 |
60.5 |
35 |
12 |
4-Φ15 |
180 |
120 |
3/4″ |
20 |
117 |
98 |
70 |
43 |
12 |
4-Φ15 |
185 |
120 |
|
1″ |
25 |
127 |
108 |
79.5 |
51 |
12 |
4-Φ15 |
225 |
140 |
|
11/4″ |
32 |
140 |
117 |
89 |
64 |
13 |
4-Φ15 |
245 |
160 |
|
11/2″ |
40 |
165 |
127 |
98.6 |
73.2 |
15 |
4-Φ15 |
310 |
180 |
|
2″ |
50 |
178 |
152 |
120.7 |
92 |
16 |
4-Φ19 |
335 |
200 |
|
21/2″ |
65 |
190 |
177.8 |
139.7 |
104.7 |
18 |
4-Φ19 |
350 |
220 |
|
3″ |
80 |
203 |
190.5 |
152.4 |
127 |
19 |
4-Φ19 |
420 |
240 |
|
4″ |
100 |
229 |
229 |
190.5 |
157 |
24 |
8-Φ19 |
485 |
280 |
|
5″ |
125 |
254 |
254 |
216 |
185.7 |
26 |
8-Φ22 |
515 |
300 |
|
6″ |
150 |
267 |
279 |
241.3 |
216 |
26 |
8-Φ22 |
565 |
320 |
|
8″ |
200 |
292 |
343 |
298.5 |
270 |
29 |
8-Φ22 |
760 |
400 |
|
10″ |
250 |
330 |
406 |
362 |
324 |
31 |
12-Φ25 |
950 |
450 |
|
12″ |
300 |
356 |
483 |
432 |
381 |
32 |
12-Φ25 |
1075 |
500 |
|
14″ |
350 |
381 |
533 |
476.3 |
413 |
35 |
12-Φ29 |
1160 |
500 |
|
16″ |
400 |
406 |
597 |
540 |
470 |
37 |
16-Φ29 |
1345 |
550 |
|
18″ |
450 |
432 |
635 |
578 |
533.4 |
40 |
16-Φ32 |
1450 |
550 |
|
20″ |
500 |
457 |
698.5 |
635 |
584 |
43 |
20-Φ32 |
1600 |
600 |
|
24″ |
600 |
508 |
813 |
749.3 |
692 |
48 |
20-Φ35 |
1720 |
650 |
|
26″ |
650 |
559 |
870 |
806 |
749.5 |
69 |
24-Φ35 |
1820 |
650 |
|
28″ |
700 |
610 |
927 |
863 |
800 |
72 |
28-Φ35 |
2000 |
700 |
|
30″ |
750 |
610 |
984 |
914.4 |
857 |
75 |
28-Φ35 |
2200 |
700 |
|
32″ |
800 |
660 |
1060 5 |
978 |
914.4 |
81 |
28-Φ42 |
2400 |
750 |
|
36″ |
900 |
711 |
1168 |
1086 |
1022.4 |
91 |
32-Φ42 |
2600 |
800 |
API Z40H 美標閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
