LDZP系列 氣動閘閥技術參數:
氣缸形式 雙作用、單作用 |
環境溫度 -20℃~+80℃ |
氣源壓力 雙作用4~8bar,單作用5~8bar |
LDZP系列 氣動閘閥零部件材料表:
|
材質 |
|||
序號 |
零件名稱 |
C |
P |
R |
1 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
螺帽 |
35 |
304 |
304 |
3 |
螺栓 |
35 |
304 |
304 |
4 |
閥座 |
25或1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
5 |
閘板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
6 |
墊片 |
不銹鋼+柔性石墨、PTFE |
||
7 |
閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
8 |
螺帽 |
35 |
304 |
304 |
9 |
吊環螺栓 |
35 |
304 |
304 |
10 |
螺帽 |
35 |
304 |
304 |
11 |
螺栓 |
35 |
304 |
304 |
12 |
填料 |
柔性石墨、PTFE |
||
13 |
填料壓套 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
14 |
填料壓板 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
15 |
螺帽 |
35 |
304 |
304 |

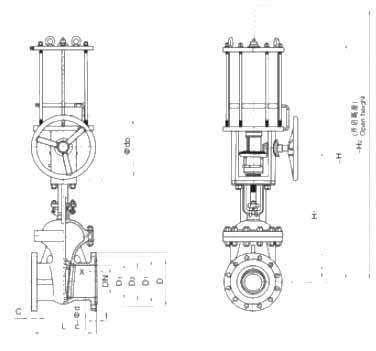

LDZP系列 氣動閘閥結構:(圖)

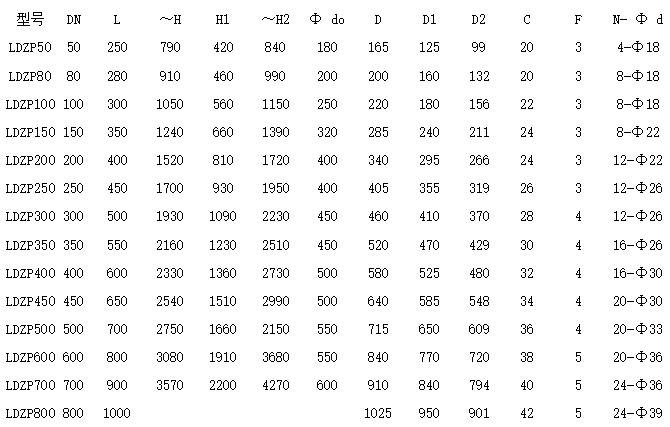

LDZP系列 氣動閘閥外觀尺寸:
LDZP系列 氣動閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
