T42H調節閥
利用圓錐、錐臺或圓球壓入閥座中心達到密封。密封效果好,適應在高壓、小流量、小口徑的條件下工作;大口徑的少見,對流量的調整性能好,容易堵,在冷熱變化大的情況下閥芯閥座之間易抱死。安裝在中壓鍋爐的給水管道上、減溫減壓裝置管道上,供調節流量用。
T42H調節閥特點:
1、支管兩端為法蘭連接。
2、閥門的流量調節,靠針形閥桿在閥座內的相對上下移動改變閥座與桿之間的環形面積的大小來實現。
3、密封面用鐵基鉻鎳堆焊而成。
T42H調節閥零部件材料表:
閥座 |
閥體、閥蓋 |
閥桿 |
閥瓣 |
不銹鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |

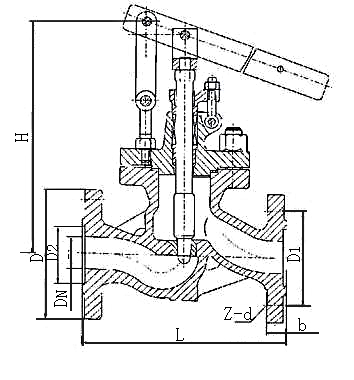

T42H調節閥結構:(圖)
T42H調節閥外觀尺寸:
公稱壓力PN(Mpa) |
公稱通徑DN(mm) |
尺寸 |
||||||
L |
D |
D1 |
b |
z-d |
H |
執行器 |
||
10 |
20 |
190 |
125 |
90 |
22 |
4-φ18 |
270 |
DKJ-210 |
25 |
210 |
135 |
100 |
24 |
4-φ18 |
280 |
||
32 |
230 |
150 |
110 |
24 |
4-φ23 |
295 |
||
40 |
260 |
165 |
125 |
26 |
4-φ23 |
310 |
DKJ-310 |
|
50 |
300 |
195 |
145 |
28 |
4-φ25 |
345 |
||
65 |
340 |
220 |
170 |
32 |
8-φ25 |
470 |
DKJ-410 |
|
80 |
380 |
230 |
180 |
34 |
8-φ25 |
520 |
||
100 |
430 |
265 |
210 |
38 |
8-φ30 |
600 |
T42H調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
