Z45X埋地式彈性座封閘閥
閥組可以免維護及延長閥桿的設計方案,一次性地埋,避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資,美化道路環境,耐輾壓,避免井蓋丟失造成安全事故,閥桿可根據閥井深度靈活訂做,閥桿頂部設有閥門開關顯示,可加裝信號遠傳裝置,閥門誤開關鎖閉裝置??捎糜诔擎?zhèn)給排水管網、高層建筑、住宅小區、石油、天然氣、電廠、環保、礦山、造紙、發酵等行業。
Z45X埋地式彈性座封閘閥技術參數:
型號 |
埋地Z45X-10 |
埋地Z45X-16 |
公稱壓力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
公稱通徑 |
40~400mm |
40~400mm |
井管長度 |
0.3~2m |
0.3~2m |
井管伸縮調整量 |
0.2~1m |
0.2~1m |
密封實驗壓力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
強度實驗壓力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
適用溫度 |
-40~90℃ |
-40~90℃ |
適用介質 |
水、油、天然氣及其他非腐蝕性流體 |
水、油、天然氣及其他非腐蝕性流體 |
驅動方式 |
手動 |
手動 |
亦可根據客戶要求,提供具有特殊技術參數的產品 |
Z45X埋地式彈性座封閘閥零部件材料表:
閥體 |
灰鑄鐵、球墨鑄鐵 |
閘板 |
灰鑄鐵、球墨鑄鐵、NBR、NR、EPDM |
閥蓋 |
灰鑄鐵、球墨鑄鐵 |
閥桿、伸縮桿 |
不銹鋼 |
密封套 |
黃銅 |
閥桿螺母 |
黃銅 |
密封圈 |
NBR |
井管伸縮部分 |
鋼管加兩層防腐處理 |
井室井蓋 |
灰鑄鐵、球墨鑄鐵 |

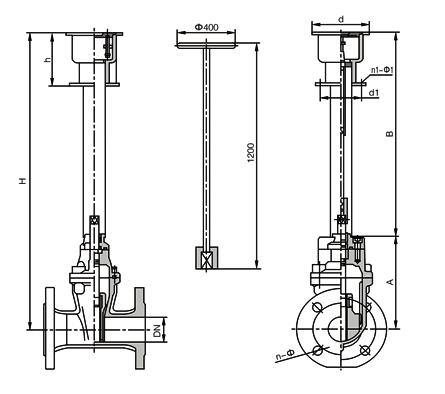

Z45X埋地式彈性座封閘閥結構:(圖)
Z45X埋地式彈性座封閘閥外觀尺寸:
DN |
H |
A |
B |
d |
d1 |
n-Φd |
W(kg) |
40 |
200 |
166 |
300≤B <3000 |
147 |
117 |
3Φ12 |
20 |
50 |
200 |
188 |
300≤B <3000 |
147 |
117 |
3Φ12 |
20 |
65 |
200 |
213 |
300≤B <3000 |
147 |
117 |
3Φ12 |
24 |
80 |
200 |
255 |
300≤B <3000 |
147 |
117 |
3Φ12 |
26 |
100 |
200 |
275 |
300≤B <3000 |
147 |
117 |
3Φ12 |
35 |
125 |
200 |
320 |
300≤B <3000 |
147 |
117 |
3Φ12 |
37 |
150 |
200 |
368 |
300≤B <3000 |
147 |
117 |
3Φ12 |
55 |
200 |
280 |
455 |
300≤B <3000 |
180 |
150 |
3Φ12 |
96 |
250 |
280 |
536 |
300≤B <3000 |
180 |
150 |
3Φ12 |
139 |
300 |
280 |
633 |
300≤B <3000 |
180 |
150 |
3Φ12 |
152 |
Z45X埋地式彈性座封閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
