JD745X水泵控制閥
當水泵起動起后,水壓作用于主閥閥盤下面和控制室下腔,此壓力使主閥開啟,控制室上腔的水經過調節閥B緩緩排到出口端,主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作后,進口端水壓迅速下降,在自重、彈簧壓力作用下快速關閉大部分開度,防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉,關閉速度減慢形成了緩沖,防止壓力劇增。設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。
JD745X水泵控制閥特點:
1、防止水錘效果好,將緩開、止回速閉、緩閉等消除水錘的技術一體化,防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操作方便,無需為閥門另配電控系統,閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。
3、閥體采用了全通道、直流式、流線型設計。水力損失小,節能效果好。
JD745X水泵控制閥性能:
稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
1.0 |
1.5 |
1.1 |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
||
2.5 |
3.75 |
2.75 |
JD745X水泵控制閥零部件材料表:
零件名稱 |
零件材料 |
閥體閥蓋 |
WCB |
閥座閥盤 |
銅合金 |
密封圈O型圈 |
丁腈橡膠 |
閥桿 |
2Cr13 |
彈簧 |
50CrVA |
針型閥 |
銅合金 |
球閥 |
銅合金 |
泄壓/持壓導閥 |
銅合金 |
微型過濾器 |
不銹鋼 |

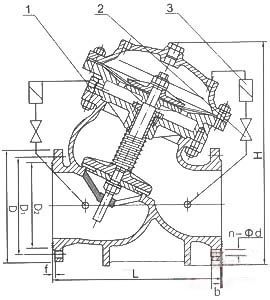

JD745X水泵控制閥:(圖)
JD745X水泵控制閥外觀尺寸:
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
205 |
216 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
H |
293 |
328 |
364 |
418 |
481 |
543 |
673 |
729 |
927 |
957 |
JD745X水泵控制閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境]要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
