LDBAAKP系列 氣動衛生級卡箍球閥制造標準:
設計依據 GB標準 |
設計標準 GB/12237 |
實驗和檢驗 JB/T9002 |
LDBAAKP系列 氣動衛生級卡箍球閥技術參數:
氣缸形式 雙作用、單作用 |
環境溫度 -20℃~+80℃ |
氣源壓力 雙作用4~8bar,單作用5~8bar |
LDBAAKP系列 氣動衛生級卡箍球閥零部件材料表:
序號 |
零件名稱 |
材質C |
材質R |
1 |
左閥體 |
304 |
316 |
2 |
O型圈 |
無毒橡膠 |
無毒橡膠 |
3 |
閥座 |
PTFE |
PTFE |
4 |
吊環螺栓 |
304 |
316 |
5 |
卡箍 |
304 |
316 |
6 |
球體 |
304 |
316 |
7 |
閥座 |
PTFE |
PTFE |
8 |
墊片 |
無毒橡膠 |
無毒橡膠 |
9 |
閥體 |
304 |
316 |
10 |
螺母 |
304 |
316 |
11 |
墊片 |
PTFE |
PTFE |
12 |
蝶形螺母 |
304 |
316 |
13 |
閥桿 |
304 |
316 |
14 |
墊圈 |
304 |
316 |
15 |
填料 |
PTFE |
PTFE |
16 |
壓蓋 |
304 |
316 |
17 |
連接支架 |
304 |
316 |
18 |
氣動裝置 |
LDP |
LDSK |
19 |
位置指示器 |
塑料 |
塑料 |

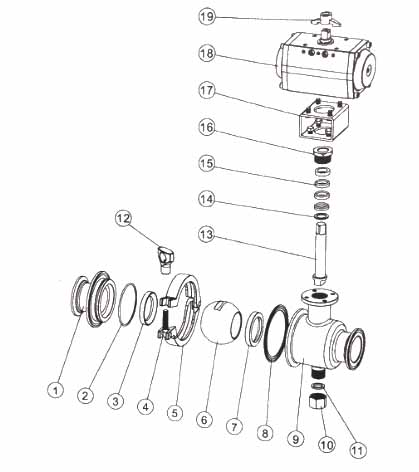

LDBAAKP系列 氣動衛生級卡箍球閥結構:(圖)
LDBAAKP系列 氣動衛生級卡箍球閥外觀尺寸:
型號 |
ISO |
in |
D |
L |
L1 |
H |
LDBAAKP20 |
20 |
1/2 |
50.5 |
95 |
104 |
52/63 |
LDBAAKP25 |
25 |
3/4 |
50.5 |
120 |
410 |
63/83 |
LDBAAKP32 |
32 |
1 |
50.5 |
130 |
140 |
63/105 |
LDBAAKP38 |
38 |
1/4 |
50.5 |
140 |
164 |
83/105 |
LDBAAKP51 |
51 |
1 1/2 |
64 |
170 |
164 |
83/105 |
LDBAAKP63 |
63 |
2 |
77.5 |
190 |
190 |
105/125 |
LDBAAKP76 |
76 |
2 1/2 |
91 |
210 |
210 |
105/125 |
LDBAAKP89 |
89 |
3 |
106 |
220 |
247 |
105/125 |
LDBAAKP102 |
102 |
4 |
119 |
240 |
270 |
125/160 |
LDBAAKP系列 氣動衛生級卡箍球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
