JY41W氧氣截止閥
是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性,以安全可靠和性能優越為設計原則,并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計、制造的確保氧氣管網安全運行的專用閥門。主體材料選用不銹鋼或阻燃性極好的銅合金,密封面為本體或堆焊D802,其余內件采用不銹鋼或銅合金;傳動部位的潤滑采用不可燃的潤滑脂,并標有明顯的禁油標記。在結構上,支架采用全閉封,并有導除靜電裝置,閥桿上配有防塵帽。
JY41W氧氣截止閥特點:
1、對于公稱壓力PN≥1.6MPa、DNl25~200采用內旁通結構;DN250~500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫,從而保證了氧氣管網的安全運行,同時也減小了操作力矩。
2、介質流向:PN≥1.6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出),DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向,一方面足內旁通閥結構上的需要,另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置,可避免因靜電產生火花。
4、與普通截止閥相比,氧氣管路用截止閥的支架部分采用全封閉式結構,且壓緊填料時可以打開支架上的防護蓋板,起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理。
JY41W氧氣截止閥性能:
公稱壓力 |
強度試驗壓力 |
氣密封試驗壓力 |
適用介質 |
適用溫度 |
水 |
氣 |
氧氣 |
常溫 |
|
1.6 |
2.4 |
1.6 |
||
2.5 |
3.8 |
2.5 |
||
3.0 |
4.5 |
3.0 |
||
4.0 |
6.0 |
4.0 |
JY41W氧氣截止閥零部件材料表:
零件名稱 |
材料 |
閥體、閥蓋、閥瓣 |
鑄鉻鎳鈦不銹鋼、銅合金 |
閥桿 |
鉻鎳不銹鋼 |
閥桿螺母 |
青銅 |

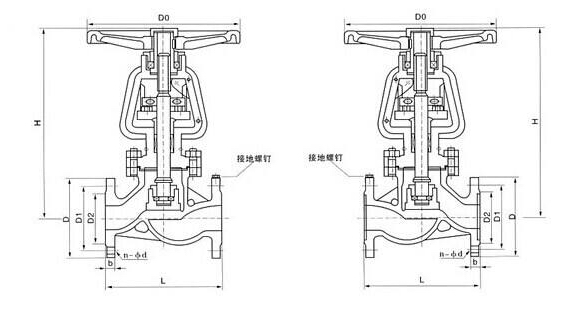

JY41W氧氣截止閥結構:(圖)
JY41W氧氣截止閥外觀尺寸:
1.6MPa
DN |
L |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
H1 |
DO |
L1 |
重量 |
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-14 |
240 |
|
100 |
|
6 |
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-14 |
270 |
|
100 |
|
8 |
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-14 |
270 |
|
125 |
|
10 |
32 |
180 |
135 |
100 |
78 |
16 |
2 |
4-18 |
280 |
|
160 |
|
14 |
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-18 |
350 |
|
160 |
|
20 |
50 |
230 |
160 |
125 |
100 |
16 |
3 |
4-18 |
400 |
|
320 |
|
35 |
65 |
290 |
180 |
145 |
120 |
18 |
3 |
4-18 |
530 |
|
360 |
|
50 |
80 |
310 |
195 |
160 |
135 |
20 |
3 |
8-18 |
560 |
|
400 |
|
65 |
100 |
350 |
215 |
180 |
155 |
20 |
3 |
8-18 |
618 |
|
450 |
|
80 |
125 |
400 |
245 |
210 |
185 |
99 |
3 |
8-18 |
675 |
|
450 |
|
106 |
150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-23 |
743 |
|
560 |
|
125 |
200 |
600 |
335 |
295 |
265 |
26 |
3 |
12-23 |
850 |
|
640 |
|
254 |
250 |
650 |
405 |
355 |
320 |
30 |
3 |
12-25 |
975 |
270 |
720 |
380 |
418 |
300 |
750 |
460 |
410 |
375 |
30 |
4 |
12-25 |
1115 |
270 |
800 |
415 |
502 |
400 |
950 |
580 |
525 |
485 |
36 |
4 |
16-30 |
1380 |
280 |
900 |
465 |
980 |
450 |
1050 |
640 |
585 |
545 |
40 |
4 |
20-30 |
1530 |
350 |
|
495 |
1200 |
500 |
1150 |
705 |
650 |
608 |
44 |
4 |
20-34 |
1700 |
400 |
|
525 |
1300 |
JY41W氧氣截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
