漿液閥 鑄鐵對夾式漿液閥
更新：2022/8/30 10:50:25??????點擊：
- 品牌：???工開閥門
- 型號：???Z73X、Z373X
產品介紹
Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥
手動（Z73X）或渦輪驅動（Z373X），對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠或聚四氟乙烯，公稱壓力 PN2.5~PN16，閥體材料為灰鑄鐵的閘閥（漿液閥）。Z73X、Z373X 型漿料閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥特點：
①結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小。②閘板密封面采用鉻鎳鈦不銹鋼，使用壽命長。③采用聚四氟乙烯填料，密封可靠，操作輕便靈活。
Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用介質 |
適用溫度/℃ |
|
Z73X-2.5 |
2.5 |
0.25 |
煤漿、糠漿、紙漿、泥漿、污水、礦渣等 |
≤120 |
|
Z73X-2.5 |
||||
|
Z73X-6 |
6 |
0.6 |
||
|
Z373X-6 |
||||
|
Z73X-10 |
||||
|
10 |
1.0 |
|||
|
Z373X-10 |
||||
|
Z73X-16 |
16 |
1.6 |
||
|
Z373X-16 |
Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥零部件材料表：
型號
材料
閥體
閘板
閥體密封圈
閥桿
支架
填料
Z73X-2.5
灰鑄鐵
鉻鎳鈦不銹鋼
合成橡膠或聚四氟乙烯
鉻不銹鋼
碳素鋼
聚四氟乙烯
Z73X-2.5
Z73X-6
Z373X-6
Z73X-10
Z373X-10
Z73X-16
Z373X-16

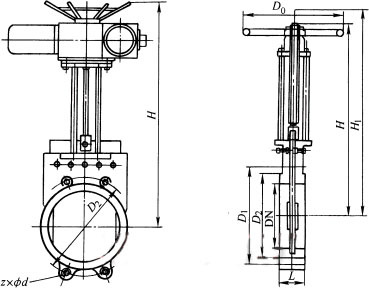

Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥結構：（圖）
Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥外觀尺寸：
|
DN |
結構長度① |
D1 |
D2 |
Z73X |
Z373X |
Z73X |
Z373X |
||||
|
L1 |
L2 |
H |
H1 |
D0 |
H |
型號 |
L1/L2 |
||||
|
400 |
80 |
110 |
495 |
463 |
1026 |
1426 |
500 |
— |
— |
131/210 |
— |
|
450 |
90 |
114 |
550 |
518 |
1128 |
1578 |
500 |
— |
— |
200/260 |
— |
|
500 |
90 |
132 |
600 |
568 |
1225 |
1725 |
500 |
— |
— |
227/327 |
— |
|
600 |
100 |
154 |
705 |
667 |
1466 |
2066 |
700 |
1640 |
BA-1 |
347 |
425 |
|
700 |
— |
165 |
810 |
772 |
— |
— |
— |
1930 |
— |
750 |
|
|
800 |
— |
190 |
920 |
878 |
— |
— |
— |
2225 |
— |
1050 |
|
|
900 |
— |
203 |
1020 |
978 |
— |
— |
— |
2520 |
BA-2 |
— |
1350 |
|
1000 |
— |
216 |
1120 |
1078 |
— |
— |
— |
2805 |
— |
1650 |
|
Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
