截止閥 不銹鋼抗生素截止閥
更新：2022/8/16 13:50:33??????點擊：
- 品牌：???工開閥門
- 型號：???KJ41F
產品介紹
KJ41F不銹鋼抗生素截止閥
采用雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全，并符合國際密封標準。德標暗桿波紋管截止閥密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
KJ41F不銹鋼抗生素截止閥特點：
1、暗桿波紋管截止閥產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、可滿足各種工程需要。
KJ41F不銹鋼抗生素截止閥制造標準：
制造標準：DIN3356
結構標準：DIN3202
法蘭標準：DIN2543-2545
對焊口標準：DIN3239
實驗標準：DIN3230
KJ41F不銹鋼抗生素截止閥零部件材料表：
|
NO. |
部件 |
材料及代號 |
|
1 |
閥體 |
GS-C25、GGG-40、1.4401 |
|
2 |
閥座 |
1.4301、Stelllte |
|
3 |
閥瓣 |
1.4021、1.4401 |
|
4 |
軸銷 |
1.4301、1.4401 |
|
5 |
波紋管組件 |
1.4301、1.4401 |
|
6 |
閥桿 |
1.4021、1.4401 |
|
7 |
墊片 |
柔性石墨+不銹鋼 |
|
8 |
閥蓋 |
GS-C25、GGG-40、1.4401 |
|
9 |
上密封 |
1.4201、1.4301、1.4401 |
|
10 |
螺栓 |
ASTMA193-B7、A194-B8 |
|
11 |
填料 |
柔性石墨 |
|
12 |
調節壓板 |
1C25、1.4301、1.4401 |
|
13 |
調節螺釘 |
34CrMo4、1.4301、1.4401 |
|
14 |
閥母銅合金 |
D2、BL2 |
|
15 |
磨擦片 |
1C45、1.4301、1.4401 |
|
16 |
彈簧檔圈 |
1.4301 |
|
17 |
手輪 |
碳鋼 |
|
18 |
并帽 |
1C45 |

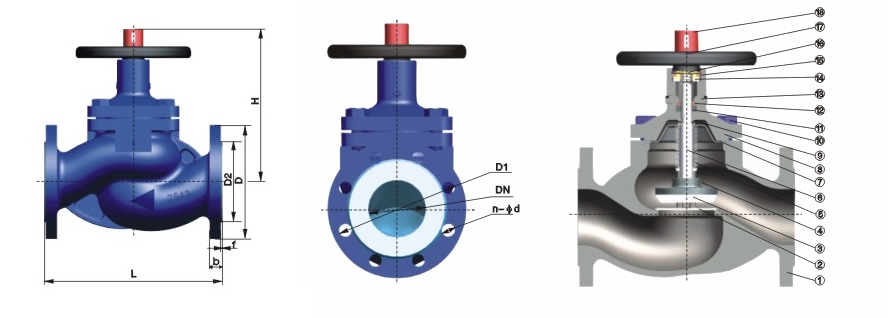

KJ41F不銹鋼抗生素截止閥結構：（圖）
KJ41F不銹鋼抗生素截止閥外觀尺寸：
|
口徑 |
主要連接尺寸PN16 |
|||||||
|
L |
D |
D1 |
D2 |
B |
F |
H |
n-Φd |
|
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
170 |
4-Φ14 |
|
20 |
150 |
105 |
75 |
58 |
18 |
2 |
175 |
4-Φ14 |
|
25 |
160 |
115 |
82 |
68 |
18 |
2 |
175 |
4-Φ14 |
|
32 |
180 |
140 |
100 |
78 |
18 |
2 |
180 |
4-Φ18 |
|
40 |
200 |
150 |
110 |
88 |
18 |
3 |
200 |
4-Φ18 |
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
220 |
4-Φ18 |
|
65 |
290 |
185 |
145 |
122 |
20 |
3 |
240 |
4-Φ18 |
|
80 |
310 |
200 |
160 |
138 |
20 |
3 |
260 |
8-Φ18 |
|
100 |
350 |
220 |
180 |
158 |
20 |
3 |
305 |
8-Φ18 |
|
125 |
400 |
250 |
210 |
188 |
22 |
3 |
320 |
8-Φ18 |
|
150 |
480 |
285 |
240 |
212 |
22 |
3 |
345 |
8-Φ22 |
|
200 |
600 |
340 |
295 |
268 |
24 |
3 |
450 |
12-Φ22 |
KJ41F不銹鋼抗生素截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
