柱塞閥 美標柱塞閥
更新：2022/9/20 13:58:34??????點擊：
- 品牌：???工開閥門
- 型號：???U41SF
產品介紹
U41SF美標API柱塞閥
是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。
U41SF美標API柱塞閥特點：
美標柱塞閥由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。 美標柱塞閥結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎。其優越性遠勝于普通截止閥。全部采用美國標準 (ANSl)及美國石油學會標準(APl)的連接、結構尺寸，內件采用國際(GB)尺寸。
U41SF美標API柱塞閥性能：
|
閥體材質 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 |
|
密封面材質 |
H、Y、W、SM |
|
工作壓力 |
1.6-10MPA |
|
工作溫度 |
-20°C-450°C |
|
閥門口徑 |
DN15-DN300 |
|
連接方式 |
:法蘭、內螺紋 |
|
傳動方式 |
手動、蝸輪傳動 |
|
適用介質 |
水、油品、氣體、燃?xì)?、酸? |
|
制造標準 |
美標 |
U41SF美標API柱塞閥零部件材料表：
|
閥體 |
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
|
柱塞 |
鉻鎳鈦不銹鋼 |
|
導向環 |
304不銹鋼 |
|
密封圈 |
四氟乙烯加柔性石墨（PTFE）
|
|
上蓋 |
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
|
銅螺母 |
銅合金 |
|
閥桿 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
|
手輪 |
ASTM A536 Gr.60-40-18、A216-WCB |
U41SF美標API柱塞閥：（圖）

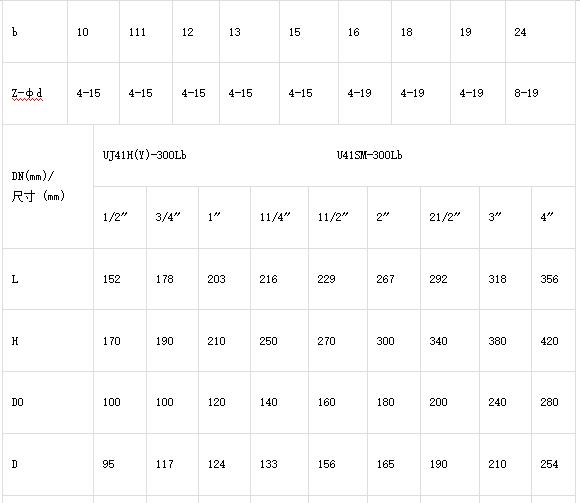

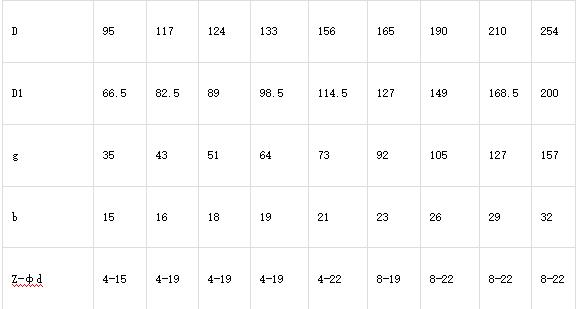

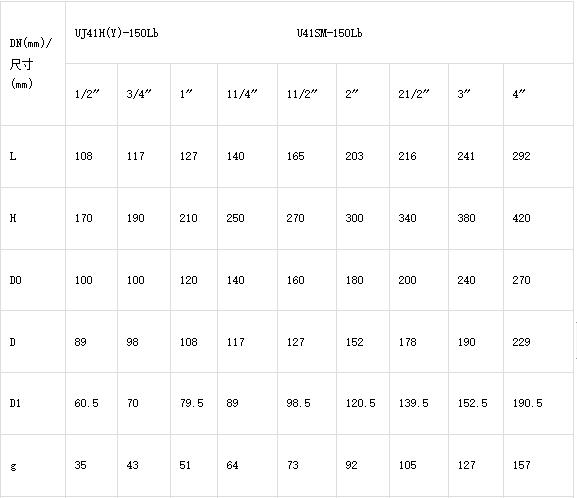

U41SF美標API柱塞閥外觀尺寸：
U41SF美標API柱塞閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
