J41H碳鋼截止閥
的啟閉件是圓柱形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關,一般不用來調節流量,定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
J41H碳鋼截止閥特點:
1、結構簡單,制造和維修比較方便
2、工作行程小,啟閉時間短
3、密封性好,密封面間磨擦力小,壽命較長
J41H碳鋼截止閥性能:
型號 |
J41H-16C~160C |
J41Y-16C~160C |
J41W-16P~160P |
|
工作壓力(MPa) |
1.6~16.0 |
|||
適用溫度(℃) |
≤425 |
≤150 |
||
適用介質 |
水、蒸汽、油品 |
弱腐蝕性介質 |
||
材料 |
閥體、閥蓋 |
碳素鋼 |
鉻鎳鈦不銹鋼 |
|
閥桿 |
鉻不銹鋼 |
鉻鎳鈦不銹鋼 |
||
密封面 |
堆焊鐵基合金 |
堆焊硬基合金 |
本體材料 |
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
J41H碳鋼截止閥制造標準:
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
GB12235 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |

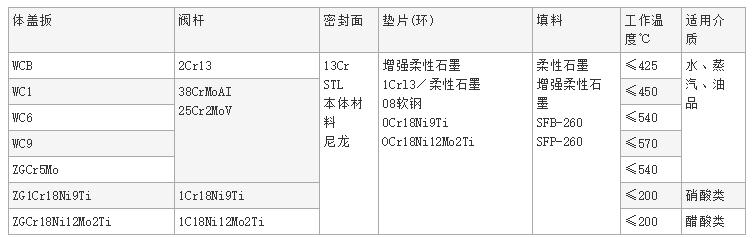

J41H碳鋼截止閥零部件材料表:

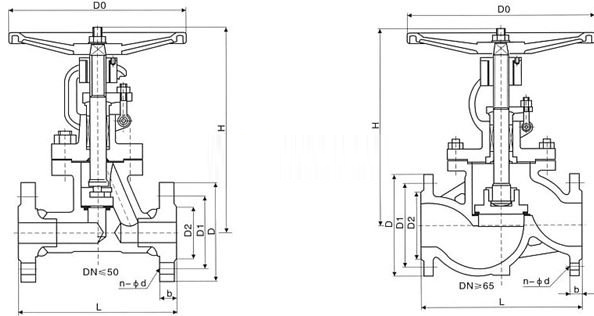

J41H碳鋼截止閥結構:(圖)
J41H碳鋼截止閥外觀尺寸:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
凸面法蘭 |
10 |
130 |
90 |
60 |
40 |
14 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
218 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
258 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
275 |
140 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
330 |
180 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
350 |
200 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
370 |
280 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
415 |
320 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
460 |
360 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
510 |
450 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
710 |
500 |
|
250 |
650 |
405 |
335 |
320 |
30 |
12-Φ25 |
786 |
550 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-Φ25 |
925 |
600 |
J41H碳鋼截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
