彈簧微啟式外螺紋安全閥
更新：2022/7/8 10:20:00??????點擊：
- 品牌：???工開閥門
- 型號：???A21H
產品介紹
A21H彈簧微啟式外螺紋安全閥特點：
1、彈簧微啟式安全閥結構輕便緊湊，靈敏度也比較高，安裝位置不受限制，
2、對振動的敏感性小，所以可用于移動式的壓力容器上。
3、所加的載荷會隨著閥的開啟而發生變化，即隨著閥瓣的升高，彈簧的壓縮量*，作用在閥瓣上的力也跟著增加。這對安全閥的迅速開啟是不利的。
4、閥上的彈簧會由于長期受高溫的影響而使彈力減小。用于溫度較高的容器上時，常常要考慮彈簧的隔熱或散熱問題，從而使結構變得復雜起來
A21H彈簧微啟式外螺紋安全閥性能：
|
公稱通徑 |
DN10-80 |
|
公稱壓力 |
0.1-32Mpa |
|
結構形式 |
微啟式、全啟式 |
|
可選驅動 |
無需驅動 |
|
適用介質溫度 |
<200℃ |
|
法蘭標準 |
GB/T 9113 |
|
密封形式 |
軟密封、硬密封 |
A21H彈簧微啟式外螺紋安全閥零部件材料表：
NO.
零件名稱
A21H-C/A21F材料
A21W-P/A21F-P材料
A21Y-R材料
1
管接頭
20
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
2
管接頭螺母
35
2Cr13
1Cr18Ni9Ti
3
閥座
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
4
閥體
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
5
閥瓣
2Cr13/2Cr13+PTFE
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
1Cr18Ni12Mo2Ti
6
彈簧座
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
7
彈簧
50CrVA
50CrVA包覆氟塑料
50CrVA包覆氟塑料
8
鎖緊螺母
Q235-A
ZG230-450
1Cr18Ni9Ti
9
彈簧導向墊
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
10
調節螺母
Q235-A
2Cr13
1Cr18Ni12Mo2Ti
11
密封面材料
"Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體

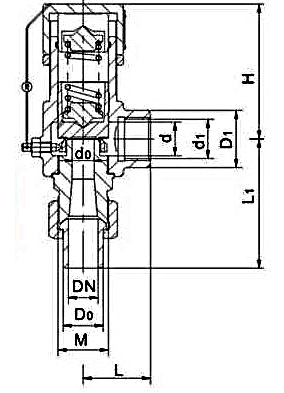

A21H彈簧微啟式外螺紋安全閥結構：（圖）
A21H彈簧微啟式外螺紋安全閥外觀尺寸：
|
型號 |
公稱通徑 |
do |
d |
Do |
M |
d1 |
D1 |
L |
L1 |
≈H |
|
KA21-16C |
15 |
12 |
15 |
20 |
M27×1.5 |
G1/2" |
30 |
35 |
76 |
66 |
|
20 |
16 |
20 |
25 |
M33×1.5 |
G3/4" |
35 |
40 |
87 |
68 |
|
|
25 |
18 |
25 |
31 |
M39×1.5 |
G1" |
40 |
50 |
100 |
105 |
|
|
A21Y-64 |
15 |
10 |
15 |
25 |
M39×1.5 |
G1" |
44 |
50 |
100 |
66 |
|
20 |
10 |
20 |
31 |
M39×1.5 |
G1" |
44 |
50 |
100 |
68 |
|
|
25 |
12 |
25 |
31 |
M39×1.5 |
G1" |
44 |
50 |
100 |
105 |
|
|
A21W-160 |
15 |
8 |
20 |
/ |
M24×2 |
G1" |
44 |
50 |
100 |
261 |
|
20 |
8 |
25 |
/ |
M33×2 |
G1" |
44 |
50 |
100 |
261 |
|
|
25 |
8 |
28 |
/ |
M36×2 |
G1" |
44 |
50 |
100 |
285 |
A21H彈簧微啟式外螺紋安全閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
