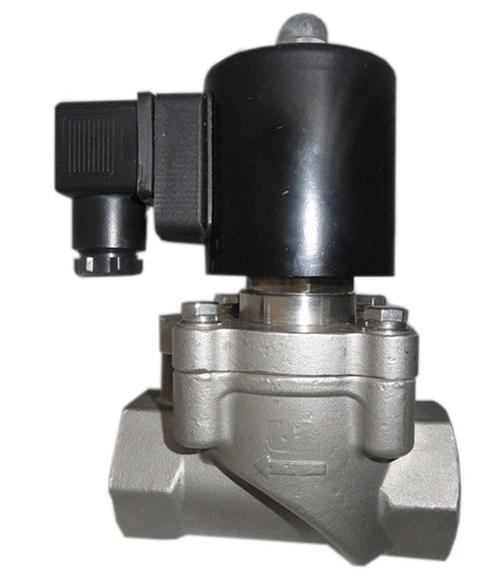

ZCA直動式真空電磁閥
主要用于真空管路或與真空泵聯動控制系統中,廣泛應用于真空吸塑、真空包裝、真空吸盤、真空泵等設備的配套使用以及自來水公司的虹吸真空供水自控系統。
ZCA直動式真空電磁閥特點:
1,由于直動式真空電磁閥的使用壓力為真空狀態,無法帶壓力啟動,因此只能用直動式電磁閥,而普通電磁閥在有壓差的情況下,則選用先導式電磁閥;
2,真空電磁閥對泄漏要求非常高,所以密封方式不能用間隙密封,應保證連接的高度密封性。
3,真空電磁閥的氣流順序?yàn)榈沽鳡顟B(tài)。
4,閥體一般采用不銹鋼材質,而普通電磁閥的閥體材質則無要求。
ZCA直動式真空電磁閥技術參數:
公稱通徑:DN3~200mm
閥體材質:鑄鋼、不銹鋼
適用介質:無腐蝕氣體及液體
介質溫度:0~100℃
環境溫度:-10~+40℃
真空負壓:0.1MPa
電源電壓:交直流各種電壓
控制方式:常閉、常開
選裝配置:信號反饋、防爆

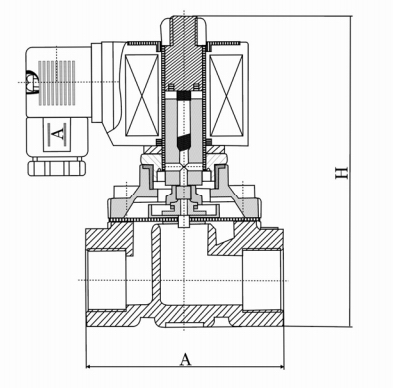

ZCA直動式真空電磁閥結構:(圖)
ZCA直動式真空電磁閥外觀尺寸:
公稱通徑 |
螺紋連接 |
法蘭連接 |
|||
G螺紋 |
A |
H |
A |
H |
|
DN3-8 |
G1/8、G1/4 |
47 |
65 |
|
|
DN10 |
G3/8 |
70 |
135 |
|
|
DN15 |
G1/2 |
70 |
135 |
100 |
140 |
DN20 |
G3/4 |
85 |
140 |
110 |
145 |
DN25 |
G1 |
95 |
218 |
125 |
155 |
DN32 |
G1-1/4 |
115 |
270 |
140 |
160 |
DN40 |
G1-1/2 |
130 |
275 |
150 |
170 |
DN50 |
G2 |
145 |
205 |
165 |
175 |
DN65 |
|
|
|
200 |
240 |
DN80 |
|
|
|
240 |
260 |
DN100 |
|
|
|
280 |
295 |
DN125 |
|
|
|
310 |
295 |
DN150 |
|
|
|
460 |
350 |
DN200 |
|
|
|
460 |
350 |
ZCA直動式真空電磁閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
