X41F美標蝸輪旋塞閥特點:
1旋塞閥密封面之間的運動帶有擦拭作用、全開時可以完全防止密封面與介質接觸所以可用于帶懸浮顆粒的介質。
2旋塞閥圓柱形的關閉件通過旋轉900就可以達到開啟和關閉所以該閥門非常適用快速啟閉的場合。
3旋塞閥結構簡單易于維修和清理、如緊定式圓維形旋塞閥、擰下緊定螺母、撤下墊圈閥塞便可以從閥體中取出、進行清理和維修。奧氏體不?銹鋼制成的該類閥門是食品工業和制藥工的選擇
X41F美標蝸輪旋塞閥性能:
設計與制造 |
結構長度 |
法蘭尺寸 |
對焊連接尺寸 |
壓力~溫度 |
API600 |
ANSIB16.10 |
ANS1B16.5a |
ANS1B16.25 |
ANS1B16.34 |
X41F美標蝸輪旋塞閥制造標準:
公稱壓力 |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |
||
900 |
23.1 |
3350 |
16.8 |
2440 |
||
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
2500 |
64.6 |
9367 |
47.4 |
6873 |
X41F美標蝸輪旋塞閥零部件材料表:
閥體、閥蓋 |
塞體 |
調節閥 |
調節墊片 |
O形圈 |
工作溫度 |
適用介質 |
WCB |
WCB |
F6 |
PTFE |
氟橡膠 |
-29~340℃ |
水、蒸汽、天然氣、石油、石油產品、硝酸、醋酸 |
A105 |
A105 |
F6 |
||||
CF8 |
F304 |
F304 |
||||
CF3 |
F316 |
F316 |
PTFE |
耐酸220℃ |
|
|
CF8M |
F304L |
F304L |
||||
CF3M |
F316L |
F316L |

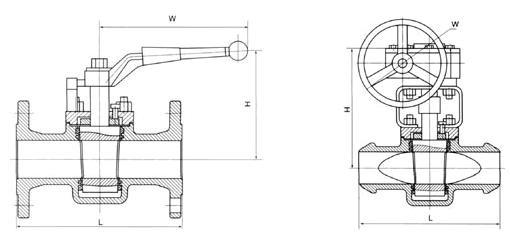

X41F美標蝸輪旋塞閥:(圖)
X41F美標蝸輪旋塞閥外觀尺寸:
磅級 |
尺寸 |
d |
L |
D |
b |
z-φd |
f |
Lo |
H |
X |
W |
150 |
1/2 |
13 |
108 |
89 |
- |
46 |
2 |
149 |
121 |
- |
- |
3/4 |
19 |
117 |
98 |
- |
46 |
2 |
149 |
121 |
- |
- |
|
1 |
25 |
140 |
128 |
11 |
46 |
2 |
181 |
124 |
- |
- |
|
21/2 |
38 |
165 |
127 |
14 |
46 |
2 |
229 |
140 |
- |
- |
|
2 |
51 |
178 |
152 |
16 |
49 |
2 |
305 |
159 |
- |
- |
|
21/2 |
64 |
191 |
178 |
17 |
49 |
2 |
460 |
191 |
- |
- |
|
3 |
76 |
203 |
191 |
19 |
49 |
2 |
460 |
191 |
- |
- |
|
4 |
102 |
229 |
229 |
24 |
89 |
2 |
762 |
229 |
- |
- |
|
6 |
152 |
267 |
279 |
25 |
8-22 |
2 |
- |
536 |
222 |
305 |
|
8 |
203 |
292 |
343 |
29 |
8-22 |
2 |
- |
565 |
400 |
460 |
|
10 |
254 |
330 |
406 |
30 |
12-25 |
2 |
- |
616 |
400 |
460 |
|
300 |
1/2 |
13 |
140 |
95 |
14 |
46 |
2 |
149 |
121 |
- |
- |
3/4 |
19 |
152 |
117 |
16 |
49 |
2 |
149 |
121 |
- |
- |
|
1 |
25 |
159 |
124 |
17 |
49 |
2 |
181 |
124 |
- |
- |
|
21/2 |
38 |
191 |
156 |
21 |
4-22 |
2 |
229 |
140 |
- |
- |
|
2 |
51 |
216 |
165 |
22 |
89 |
2 |
305 |
159 |
- |
- |
|
21/2 |
64 |
241 |
191 |
25 |
8-22 |
2 |
460 |
191 |
- |
- |
|
3 |
76 |
283 |
210 |
29 |
8-22 |
2 |
460 |
191 |
- |
- |
|
4 |
102 |
305 |
254 |
32 |
8-22 |
2 |
762 |
229 |
- |
- |
|
6 |
152 |
403 |
318 |
37 |
12-22 |
2 |
- |
546 |
222 |
305 |
|
8 |
203 |
419 |
381 |
41 |
12-25 |
2 |
- |
565 |
400 |
460 |
|
10 |
254 |
457 |
445 |
48 |
16-29 |
2 |
- |
616 |
400 |
460 |
X41F美標蝸輪旋塞閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
