PZ73H、PZ73F、PZ73Y 手動刀型閘閥
手動驅動、對夾式連接、明桿平行式剛性單閘板,閥座密封面為硬質合金與聚四氟乙烯,公稱壓力 PN10~16,閥體材料為碳素鋼(PZ73H-10C/16C)、不銹鋼(PZ73F-10P/16P PZ73Y-10P/16P),具有排渣功能的的閘閥。
PZ73H、PZ73F、PZ73Y 手動刀型閘閥特點:
采用全圓形的通道設計,在刀板上端安裝有聚四氟乙烯、刮泥器,聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端,可在閥體四周設置多個沖洗口。刀板底端加工成刀刃,光潔度高,保證了良好的密封性。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
PZ73H、PZ73F、PZ73Y 手動刀型閘閥性能:
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
PZ73H-10C/16C |
10、16 |
1.0、1.6 |
≤ 100 |
紙漿、污水、煤漿、灰渣水泥混合物 |
PZ73F-10P/16P |
||||
PZ73Y-10P/16P |
PZ73H、PZ73F、PZ73Y 手動刀型閘閥零部件材料表:
型號 |
材料 |
|||
閥體 |
閥桿 |
密封面 |
填料 |
|
PZ73H-10C/16C |
WCB |
2Cr13 |
硬質合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨環 |
PZ73F-10P/16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
PZ73Y-10P/16P |
CF8 (304) |
0Cr18Ni9 (304) |

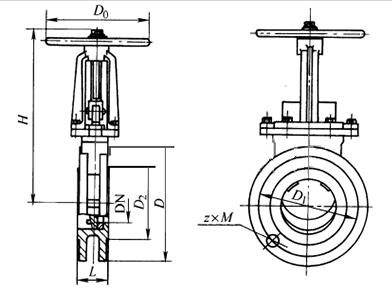

PZ73H、PZ73F、PZ73Y 手動刀型閘閥結構:(圖)
PZ73H、PZ73F、PZ73Y 手動刀型閘閥外觀尺寸:
DN |
L |
D |
D1 |
D2 |
H |
z×M |
D0 |
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
180 |
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
180 |
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
220 |
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
220 |
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
230 |
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
280 |
200 |
60 |
335 |
295 |
265 |
540 |
8×M20 |
360 |
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
360 |
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
400 |
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
400 |
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
400 |
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
560 |
500 |
127 |
670 |
620 |
585 |
1200 |
23×M22 |
530 |
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
600 |
800 |
190 |
1010 |
950 |
898 |
2×M |
24×M30 |
680 |
PZ73H、PZ73F、PZ73Y 手動刀型閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
