H61Y/H承插焊鍛鋼止回閥
有三種體蓋連接設計形式。一種是螺栓式閥蓋:按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封??蛻粲刑厥庖髸r(shí)也可采用透焊連接。第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。 安裝在火汽管道上,作為自動防止介質逆流的安全裝置。
H61Y/H承插焊鍛鋼止回閥特點:
1、閥瓣整體淬火,并能在閥體上下移動,介質倒流時,借介質壓力和彈簧自動閥瓣關閉。
2、閥體、閥蓋均為模鍛件。
3、閥座上的密封面采用鈷基硬質合金等離子噴焊面成。耐磨、抗擦傷性能好。
4、止回閥應安裝在水平管道上介質流向從下往上流(正流)。
H61Y/H承插焊鍛鋼止回閥性能:
型號 |
H61H |
H61Y |
|
適用溫度(℃) |
≤425 |
||
適用介質 |
水、蒸汽、油品 |
||
材料 |
閥體、閥蓋 |
碳素鋼 |
|
閥瓣 |
鉻不銹鋼 |
||
密封面 |
鉻不銹鋼或碳鋼對焊鐵基合金 |
||
墊片 |
柔性石墨 |
H61Y/H承插焊鍛鋼止回閥零部件材料表:
零件名稱 |
閥體 |
閥蓋 |
閥瓣 |
螺栓 |
|
材料 |
C |
25Mn |
25Mn |
3Cr13 |
35Mo |
I |
15CrMo |
15CrMo |
3Cr13 |
35Mo |
|
P |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
35Mo |
|
R |
0Cr17Ni12Mo2Ti |
0Cr17Ni12Mo2Ti |
0Cr17Ni12Mo2Ti |
1Cr17Ni2 |

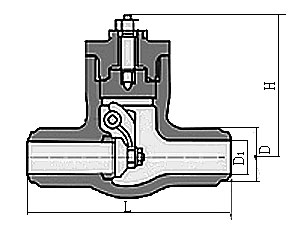

H61Y/H承插焊鍛鋼止回閥結構:(圖)
H61Y/H承插焊鍛鋼止回閥外觀尺寸:
公稱通徑DN |
尺寸 (mm) |
重量 (kg) |
|||||
mm |
in |
L |
I |
D |
D1 |
H |
|
15 |
1/2 |
80 |
10 |
34 |
21.8 |
47.5 |
1.25 |
20 |
3/4 |
90 |
13 |
40 |
27.1 |
52.5 |
1.6 |
25 |
1 |
100 |
13 |
50 |
33.8 |
62.5 |
2.4 |
32 |
1 1/4 |
120 |
13 |
58 |
42.6 |
78 |
3.75 |
40 |
1 1/4 |
140 |
13 |
66 |
48.7 |
92 |
5.5 |
50 |
2 |
|
|
|
|
|
|
H61Y/H承插焊鍛鋼止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
