ZZYP型自力式壓力調節閥
是一種無需外加能源,利用被控介質自身能量當動力源、引入執行膜室產生推力,控制節流元件運動達到自動調節。自力式壓力調節閥具有測量、執行、控制的綜合功能。可在無氣、無電的場所。自力式壓力調節閥應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓(用于閥后壓力調節)泄壓、穩壓(用于閥前壓力調節)的自動控制。
ZZYP型自力式壓力調節閥特點:
1、自力式壓力調節閥無需外加能源,能在無電無氣的場合工作,既方便又節約能源。
2、壓力分段范圍細且互相交叉,調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節,閥前壓力與閥后壓力之間比為10:1~10:8
5、橡膠膜片式檢測,執行機構檢測精度高、動作靈敏。
6、采用壓力平衡機構,使調節閥反應靈敏,控制精確

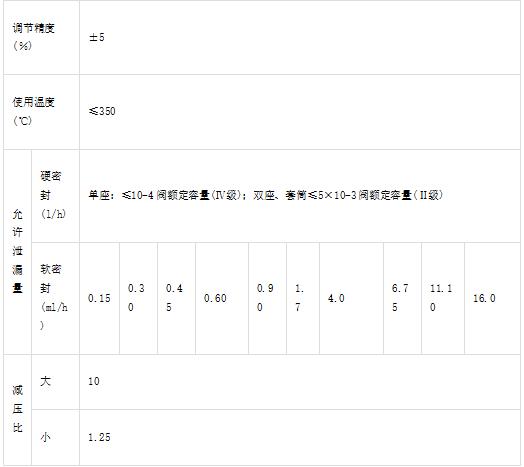

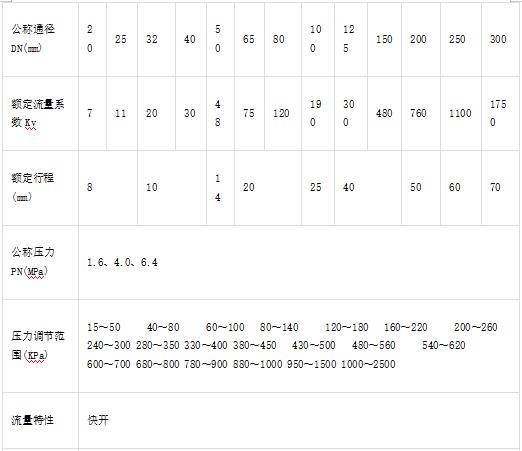

ZZYP型自力式壓力調節閥性能:
ZZYP型自力式壓力調節閥零部件材料表:
閥 體 |
ZG230-450、ZG1Cr18Ni9Ti |
閥 芯 |
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
閥 座 |
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
閥 桿 |
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
填 料 |
聚四氟乙烯、柔性石墨 |
橡膠膜片 |
丁腈、乙丙、氟、耐油橡膠 |

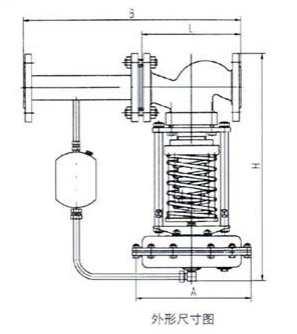

ZZYP型自力式壓力調節閥外觀尺寸:
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||
法蘭接管尺寸B |
383 |
512 |
603 |
862 |
1023 |
1380 |
||||||
法蘭端面距L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
||
壓 |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
|||
A |
280 |
|
|
|
308 |
|
|
|||||
280-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
||||
A |
230 |
|||||||||||
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
||||
A |
176 |
194 |
280 |
|||||||||
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
|||||
A |
176 |
194 |
280 |
|||||||||
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
|||||
A |
85 |
|
|
|
|
96 |
|
|
||||
1000-2500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
|||||
A |
85 |
96 |
||||||||||
重量kg |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
||||
導壓接頭螺紋 |
M16×1.5 |
ZZYP型自力式壓力調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
