產品介紹
DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空閘閥
電動、法蘭連接（DKZ960Y 為對接焊連接）、明桿楔式彈性閘板，閥座密封面材料為不銹鋼或硬質合金，公稱壓力 PN16~PN63，閥體材料為碳鋼（DKZ940H-16C~63、DKZ960Y-16C~63）、Cr5Mo（DKZ940Y-16I~63I）的真空閘閥。
DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空閘閥性能：
|
型號 |
PN |
工作壓力/MPa |
|
DKZ940H-16C~63 |
16~63 |
1.6~6.3 |
|
DKZ940Y-16I~63I |
||
|
DKZ960Y-16C~63 |
DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空閘閥零部件材料表：
|
型號 |
材料 |
|||||
|
閥體、閘板、閥蓋 |
填料 |
填料墊 |
手輪 |
閥桿螺母 |
閥桿 |
|
|
DKZ940H-16C~63 |
WCB |
柔性石墨 |
AL |
QT450-10 |
ZCuA110Fe3 |
1Cr13 |
|
DKZ940Y-16I~63I |
Cr5Mo |
|||||
|
DKZ960Y-16C~63 |
WCB |
|||||

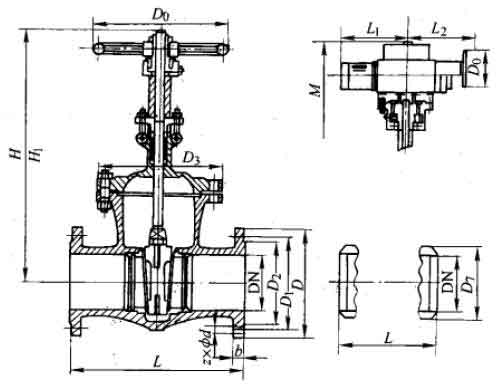

DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空閘閥結構：（圖）
DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空閘閥外觀尺寸：
|
DN |
L |
D |
b |
z×Φd |
D3 |
D7 |
M |
L1 |
D0 |
電裝型號 |
重量/kg |
|
50 |
250 |
160 |
16 |
4×Φ18 |
165 |
80 |
574 |
170 |
400 |
Z10-18 |
106 |
|
65 |
265 |
180 |
18 |
4×Φ18 |
185 |
95 |
590 |
170 |
400 |
Z20-18 |
115 |
|
80 |
280 |
195 |
20 |
8×Φ18 |
205 |
114 |
625 |
170 |
400 |
ZD22-18b |
126 |
|
100 |
300 |
215 |
20 |
8×Φ18 |
232 |
140 |
756 |
170 |
400 |
ZD22-18b |
136 |
|
150 |
350 |
280 |
24 |
8×Φ23 |
335 |
182 |
930 |
325 |
250 |
ZD30-18a |
222 |
|
200 |
400 |
335 |
26 |
12×Φ23 |
400 |
240 |
1074 |
325 |
250 |
ZD30-18a |
222 |
|
250 |
450 |
405 |
30 |
12×Φ25 |
475 |
298 |
1269 |
408 |
360 |
ZD45-36c |
454 |
|
300 |
500 |
460 |
30 |
12×Φ25 |
530 |
350 |
1514 |
408 |
360 |
ZD60-36b |
557 |
|
350 |
550 |
520 |
34 |
16×Φ25 |
610 |
402 |
1750 |
445 |
400 |
ZD90-18b |
886 |
|
400 |
600 |
580 |
36 |
16×Φ30 |
710 |
458 |
1900 |
445 |
400 |
ZD120-36b |
1106 |
|
500 |
700 |
705 |
44 |
20×Φ34 |
850 |
560 |
2350 |
- |
- |
DZW180 |
1060 |
|
600 |
800 |
840 |
48 |
20×Φ41 |
1015 |
684 |
2810 |
430 |
400 |
DZW400 |
2688 |
DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
