DZ40Y低溫閘閥
適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。閥蓋設計成便于保冷的長頸結構,以保證填料函底部的溫度保持在0℃以上。在閘板的進口側設置泄壓孔,防止閥體中腔的異常升壓。閥門材料進行低溫沖擊試驗,確保材料在低溫下不會發生脆性破壞。用于-101℃以下的低溫閘閥,閥門零部件在精加工前進行深冷處理。
DZ40Y低溫閘閥特點:
1、為防止中腔異常升壓,在閘板的進口側設置了泄壓孔
2、根據閥門的工作溫度確定閥蓋的頂部長度,確保閥?填料的可靠密封
3、根據工作溫度合理選用填料,墊片等零件的材料
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標
5、采用多種配管法蘭標準及密封面型式,適用于各種工程需要
DZ40Y低溫閘閥制造標準:
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
JB/T7749 |
GB12221 |
JB79 |
Gb9131 |
JB/T9092 |
DZ40Y低溫閘閥零部件材料表:
體蓋板 |
閥桿 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
ZGoCrMNVAI低溫高壓鑄鋼 |
1Cr7Ni12 |
STL/STL |
1Cr13/柔性石墨 |
PTFE浸聚四氟乙 |
-46 |
丙烷/炳烯 |
LCB |
||||||
ZGoCrMNVAI低溫高壓鑄鋼 |
-60 |
|||||
LC1 |
||||||
ZGoCrMNVAI低溫高壓鑄鋼 |
-73 |
|||||
LC2 |
||||||
ZGoCrMNVAI低溫高壓鑄鋼 |
1Cr18Ni9Ti |
-101 |
||||
LC3 |
||||||
ZGoCrMNVAI低溫高壓鑄鋼 |
-115 |
|||||
LC4 |
||||||
ZGoCrMNVAI低溫高壓鑄鋼 |
-196 |
|||||
|

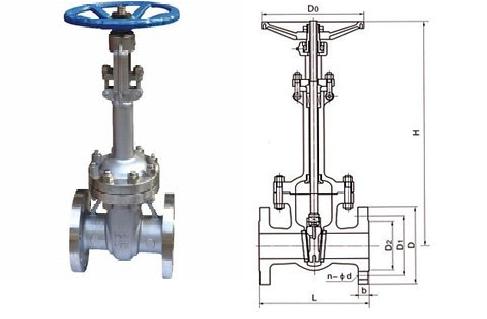

DZ40Y低溫閘閥外觀尺寸:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
凸面法法 |
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
320 |
140 |
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
385 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
420 |
220 |
|
50 |
250 |
160 |
125 |
100 |
16 |
4-Φ18 |
540 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18 |
4-Φ18 |
610 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8-Φ18 |
690 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8-Φ18 |
780 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8-Φ18 |
930 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8-Φ23 |
980 |
350 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-Φ26 |
1180 |
400 |
|
250 |
450 |
105 |
355 |
320 |
30 |
12-Φ30 |
1390 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30 |
12-Φ30 |
1620 |
500 |
|
350 |
550 |
520 |
470 |
435 |
34 |
16-Φ34 |
1810 |
500 |
|
400 |
600 |
580 |
525 |
485 |
36 |
16-Φ36 |
1970 |
550 |
DZ40Y低溫閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
