SBL藍式過濾器
是除去液體中含有少量固形物的小型設備,可保護壓縮機、泵和其它設備及儀表等正常工作;也是提高產品純度、凈化氣體的小型閥門類設備。因此,籃式過濾器應用于石油、化工、化纖、醫藥、食品等工業。
SBL藍式過濾器特點:
有殼體、排污蓋、濾芯、濾網、螺栓等組成?;@式過濾器網眼總面積是入口管道截面積的3-4倍,壓差為0.05-0.15,壓力在設計有不同。上海高壓閥門廠生產的籃式過濾器共有四種形式:直通平底籃式過濾器;直通弧底籃式過濾器;高低接管平底籃式過濾器;高低接管弧底籃式過濾器。
SBL藍式過濾器性能:
型號 |
SN |
環境溫度 |
CS:-30℃~+350℃ SS:-80℃~+480℃ |
規格 |
DN32~500 GB81~59 PN 0.6~5.0 FF RF |
螺帽螺栓 |
20# 304 304L 316 316L |
殼體材質 |
A3 304 304L 316 316L H62 襯里 |
連接方式 |
法蘭連接對焊連接螺紋連接 |
過濾精度 |
10~300(目/in) |
法蘭標準 |
HG GB SH HGJ JB ANSI JIS |
密封墊片 |
丁晴橡膠 聚四氟乙烯 金屬墊片 |
設計檢測標準 |
GB150-98 HGJ532-91 |
濾芯材質 |
304 304L 316 316L |
外表 |
CS:Paint SS:No Paint |
SBL藍式過濾器零部件材料表:
殼體材質 |
A3 304 304L 316 316L H62 襯里 |
密封墊片 |
丁晴橡膠 聚四氟乙烯 金屬墊片 |
濾芯材質 |
304 304L 316 316L |

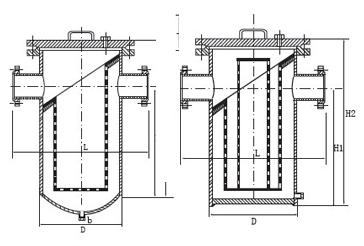

SBL藍式過濾器:(圖)
SBL藍式過濾器外觀尺寸:
DN |
D |
H1 |
H2 |
L |
b |
濾網面積cm2型(B) |
濾網面積cm2(B型II) |
DN50 |
φ133 |
230 |
360 |
300 |
R1/2" |
686 |
686 |
DN80 |
φ219 |
320 |
475 |
420 |
R1/2" |
1429 |
2133 |
DN100 |
φ273 |
380 |
550 |
480 |
R1/2" |
2343 |
3775 |
DN150 |
φ325 |
620 |
820 |
560 |
R3/4" |
4750 |
7867 |
DN200 |
φ426 |
800 |
1040 |
700 |
R1" |
8919 |
14872 |
DN300 |
φ630 |
1000 |
1400 |
900 |
R1" |
17671 |
30631 |
SBL藍式過濾器維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境]要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
