NK44H,NK64H真空閘閥
連接形式分法蘭、焊接兩種,驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃,工作介質為水、蒸汽或空氣的管路上,作為啟閉裝置;尤其適用于火電廠汽機冷凝和真空負壓系統,起真空隔離密封作用。
NK44H,NK64H真空閘閥特點:
1、設計了真空密封結構填料室,使系統與大氣隔離,具有良好的環保性能。
2、選材考究,符全國內外相關標準,材料的全面質量高。
3、密封副配對先進合理,提高了密封性能,使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封,摩擦力小,啟閉輕松,維修方便,密封可靠,性能優良。
5、閥桿經調質及表面氮化處理,有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片采用復合材料,膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。
NK44H,NK64H真空閘閥性能:
公稱壓力 |
試驗壓力/MPa Seal test |
||
殼體強度試驗 |
上密封試驗 |
密封試驗 |
|
2.5 |
3.8 |
2.8 |
2.8 |
4.0 |
6.0 |
4.4 |
4.4 |
6.4 |
9.6 |
70 |
7.0 |
10.0 |
150 |
11.0 |
11.0 |
NK44H,NK64H真空閘閥零部件材料表:
零件名稱 |
閥體、閥蓋 |
閥桿 |
閘板 |
密封面 |
閥桿螺母 |
填料 |
緊固件 |
NKZ61H |
WCB |
2Crl3 |
25 |
H:合金鋼 |
鋁青銅 |
膨脹復合石墨 |
優質碳鋼 |
NKZ61H |
鉻鉬鋼 |
20CrlM01VA |
鉻鉬鋼 |
Y:硬質合金 |
鉻鉬鋼 |
NK44H,NK64H真空閘閥結構:(圖)

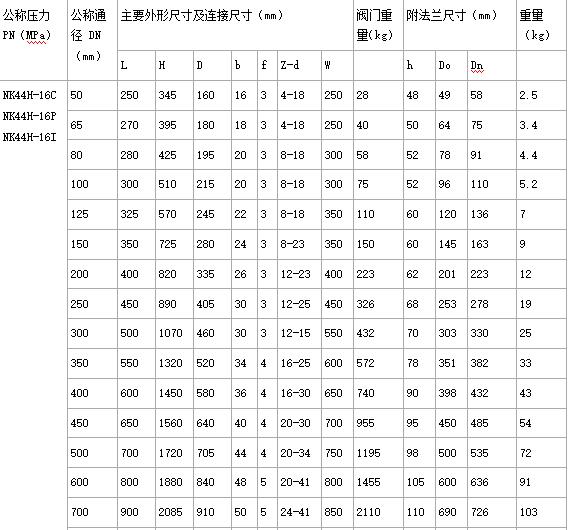

NK44H,NK64H真空閘閥外觀尺寸:
NK44H,NK64H真空閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
