API鑄鋼閘閥
適用于ANSI Class 150~2500,工作溫度<600℃的石油、化工、火力電站等各種工況的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸汽等。
API鑄鋼閘閥特點:
1、產品設計制造按API標準,密封可靠,性能優良、能與進口設備配套使用。
2、600Lb以上閘板與閥座密封采用司太立(stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫,耐腐蝕,抗擦傷性能好、使用壽命長。
3、閥桿經調質和表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
4、采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松。
5、閥體材料品種齊全,填料、墊片根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
6、1500LB、2500LB中腔采用壓力自緊式密封結構。密封性能隨內壓升高而升高,可靠性高。
7、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,倒密封可靠,填料更換和維修可在不停機情況下進行,方便快捷不影響系統運行。
API鑄鋼閘閥性能:
型號 |
公稱壓力(MPa) |
實驗壓力 |
工作溫度(℃) |
適用介質 |
||
強度(水)(Mpa) |
密封(水)空氣 |
低壓密封空氣(Mpa) |
||||
Z4IH6C、Z41W6P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRICACID |
硝酸類 |
||||||
ACETICACID |
||||||
醋酸類 |
||||||
NITRICACID |
||||||
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸類 |
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETICACID |
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸類 |
API鑄鋼閘閥制造標準:
設計與制造:API 600
法蘭尺寸:ANSI B16.5
結構長度:ANSI B16.10
對焊連接尺寸:ANSI B16.25
壓力~溫度:ANSI B16.34
檢驗與試驗:GB13927

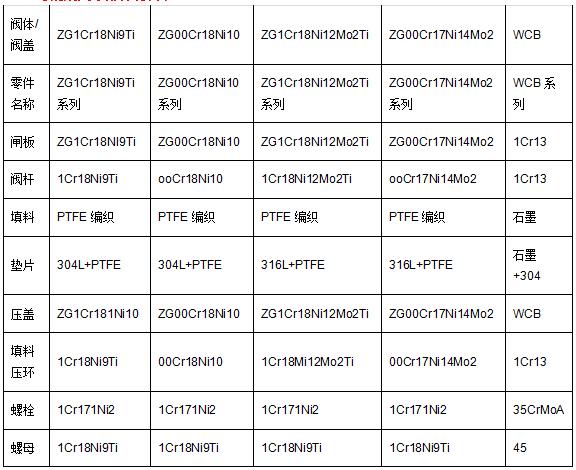

API鑄鋼閘閥零部件材料表:

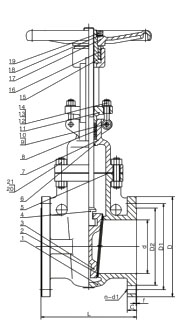

API鑄鋼閘閥結構:(圖)

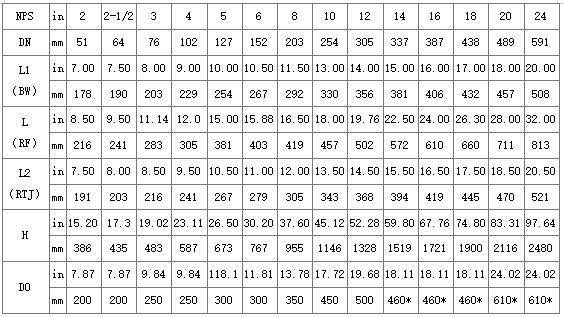

API鑄鋼閘閥外觀尺寸:
API鑄鋼閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
