蝶閥 不銹鋼法蘭蝶閥
更新：2022/9/14 15:55:35??????點擊：
- 品牌：???工開閥門
- 型號：???D343W
產品介紹
D343W-10P/16P/25P/R/RL不銹鋼法蘭蝶閥
采用三偏心硬密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。根據用戶需求，閥門供應網的硬密封蝶閥可以設計成具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。
D343W-10P/16P/25P/R/RL不銹鋼法蘭蝶閥制造標準：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
D343W-10P/16P/25P/R/RL不銹鋼法蘭蝶閥技術參數：
|
公稱通徑 |
DN（mm） |
50～2000 |
50～500 |
|||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
滲漏率 |
＜0.1×DNmm3/s（符合GB/T13927-92標準） |
|||||
|
適用溫度 |
碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃ |
|||||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 |
|||||
|
驅動形式 |
蝸桿蝸輪傳動、氣傳動、電傳動 |
|||||
D343W-10P/16P/25P/R/RL不銹鋼法蘭蝶閥零部件材料表：
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼與耐高溫石棉板組合成多層次 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
軸承 |
奧氏體不銹鋼、304氮化 |
|
填料 |
柔性石墨 |

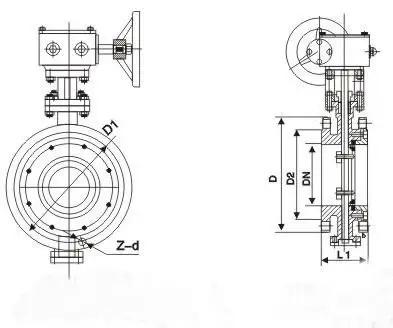

D343W-10P/16P/25P/R/RL不銹鋼法蘭蝶閥結構：（圖）
D343W-10P/16P/25P/R/RL不銹鋼法蘭蝶閥外觀尺寸：
|
公稱通徑 |
長度 |
外形尺寸 |
連接尺寸 |
重量 |
|||||||
|
L |
H |
D343H |
PN0.6MPa |
|
|||||||
|
毫米 |
英寸 |
短 |
長 |
H1 |
A1 |
B1 |
D |
D1 |
Z-d |
||
|
50 |
2 |
108 |
150 |
112 |
350 |
180 |
200 |
140 |
110 |
4-14 |
17 |
|
65 |
21/2 |
112 |
170 |
115 |
370 |
180 |
200 |
160 |
130 |
4-14 |
20 |
|
80 |
3 |
114 |
180 |
120 |
380 |
180 |
200 |
190 |
150 |
4-18 |
23 |
|
100 |
4 |
127 |
190 |
138 |
420 |
180 |
200 |
210 |
170 |
4-18 |
25 |
|
125 |
5 |
140 |
200 |
164 |
460 |
180 |
200 |
240 |
200 |
8-18 |
40 |
|
150 |
6 |
140 |
210 |
175 |
555 |
270 |
280 |
265 |
225 |
8-18 |
47 |
|
200 |
8 |
152 |
230 |
200 |
760 |
400 |
425 |
320 |
280 |
8-18 |
60 |
|
250 |
10 |
165 |
250 |
243 |
830 |
400 |
425 |
375 |
335 |
12-18 |
95 |
|
300 |
12 |
178 |
270 |
250 |
895 |
450 |
560 |
400 |
395 |
12-22 |
124 |
|
350 |
14 |
190 |
290 |
280 |
950 |
450 |
560 |
490 |
445 |
12-22 |
181 |
|
400 |
16 |
216 |
310 |
305 |
1190 |
535 |
580 |
540 |
495 |
16-22 |
260 |
|
450 |
18 |
222 |
330 |
350 |
1255 |
535 |
580 |
595 |
550 |
16-22 |
338 |
|
500 |
20 |
229 |
350 |
380 |
1305 |
535 |
580 |
645 |
600 |
20-22 |
360 |
|
600 |
24 |
267 |
390 |
445 |
1340 |
570 |
660 |
755 |
705 |
20-26 |
540 |
|
700 |
28 |
292 |
430 |
480 |
1520 |
750 |
550 |
860 |
810 |
24-26 |
580 |
|
800 |
32 |
318 |
470 |
530 |
1710 |
750 |
550 |
975 |
920 |
24-30 |
845 |
|
900 |
36 |
330 |
510 |
580 |
1810 |
750 |
550 |
1075 |
1020 |
24-30 |
1050 |
|
1000 |
40 |
410 |
550 |
650 |
1960 |
900 |
750 |
1175 |
1120 |
28-30 |
1500 |
D343W-10P/16P/25P/R/RL不銹鋼法蘭蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
