D363H蝸輪焊接蝶閥
采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥可具有雙向密封功能,產品符合國家GB/T13927-92閥門壓力試驗標準。
D363H蝸輪焊接蝶閥特點:
1、采用三偏心蝶閥堪稱頂尖過程閥門,此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構,使閥門與管道平面達到永久性的零泄漏。
3、此閥無法蘭,對管道和保溫包扎帶來了很大的方便和美觀。
D363H蝸輪焊接蝶閥技術參數:
公稱通經DN(mm) |
DN(100~1200)mm、in4~48 |
公稱壓力PN(MPa) |
強度試驗(1.5×PN)密封試驗(1.1×PN) |
適用溫度 |
碳鋼:-29℃~425℃不銹鋼:-40℃~650℃ |
適用介質 |
水、蒸汽、熱水、油品 |
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
壓力等級 |
ANSI 150Lb磅級/PN25 |
焊接標準 |
GB12224、ANSI B16、25、DIN2559 |
D363H蝸輪焊接蝶閥零部件材料表:
零件名稱 |
材料 |
閥體 |
碳鋼、不銹鋼、鉻鋁鋼 |
蝶板 |
碳鋼、合金鋼、不銹鋼 |
閥座 |
3不銹鋼、鈷基硬質合金 |
軸套 |
不銹鋼 |
閥桿 |
不銹鋼、特殊材料 |
填料 |
柔性石墨 |

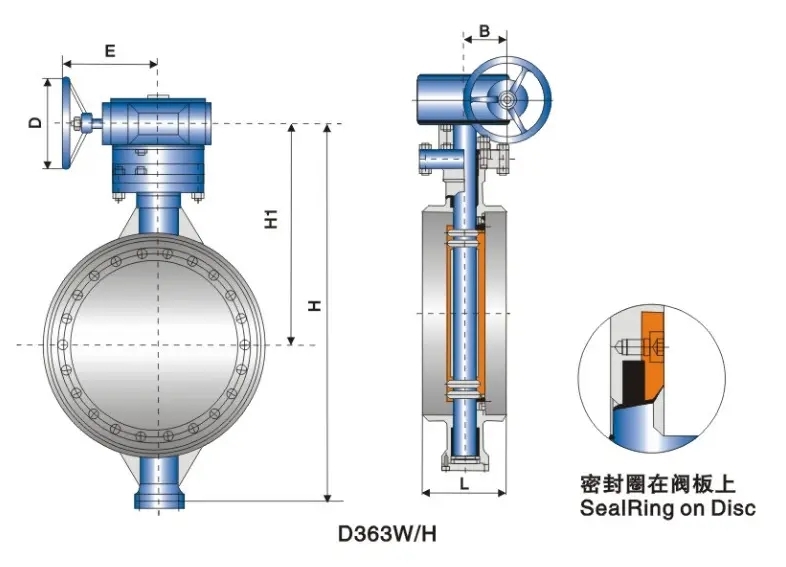

D363H蝸輪焊接蝶閥結構:(圖)

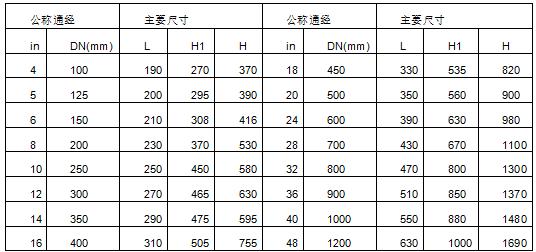

D363H蝸輪焊接蝶閥外觀尺寸:
D363H蝸輪焊接蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
