Z6s41H、Z6s41Y、Z6s41F 型 PN16~PN63 氣動帶手動楔式閘閥
手動帶氣動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金,公稱壓力 PN16~PN63,閥體材料為碳素鋼的閘閥。
Z6s41H、Z6s41Y、Z6s41F 型 PN16~PN63 氣動帶手動楔式閘閥性能:
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
Z6s41H-16C |
16 |
1.6 |
≤350 |
水、蒸汽、油品等無腐蝕性介質 |
Z6s41H-25 |
25 |
2.5 |
||
Z6s41H-40 |
40 |
4.0 |
||
Z6s41H-63 |
63 |
6.3 |
||
Z6s41Y-16C |
16 |
16 |
||
Z6s41Y-25 |
25 |
2.5 |
||
Z6s41F-16C |
16 |
1.6 |
≤150 |
|
Z6s41F-25 |
25 |
2.5 |
Z6s41H、Z6s41Y、Z6s41F 型 PN16~PN63 氣動帶手動楔式閘閥零部件材料表:
型號 |
材料 |
||||
閥體、閥蓋、閘板 |
閥座、閘板密封面 |
閥桿 |
填料 |
氣缸 |
|
Z6s41H-16C |
碳素鋼 |
堆焊鐵其合金 |
鉻不銹鋼 |
石棉石墨/柔性石墨 |
無縫鋼管 |
Z6s41H-25 |
|||||
Z6s41H-40 |
|||||
Z6s41H-63 |
|||||
Z6s41Y-16C |
|||||
Z6s41Y-25 |
堆焊硬質合金 |
||||
Z6s41F-16C |
閥板堆焊鐵基合金 |
||||
Z6s41F-25 |

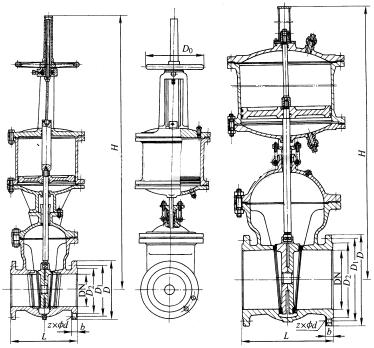

Z6s41H、Z6s41Y、Z6s41F 型 PN16~PN63 氣動帶手動楔式閘閥結構:(圖)
Z6s41H、Z6s41Y、Z6s41F 型 PN16~PN63 氣動帶手動楔式閘閥外觀尺寸:
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
D0 |
重量/kg |
50 |
250 |
160 |
125 |
100 |
16 |
4×Φ18 |
875 |
240 |
60 |
80 |
280 |
195 |
160 |
135 |
20 |
8×Φ18 |
970 |
240 |
81 |
100 |
300 |
215 |
180 |
155 |
20 |
8×Φ18 |
1025 |
240 |
98 |
150 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
1365 |
280 |
190 |
200 |
400 |
335 |
295 |
265 |
26 |
12×Φ23 |
1650 |
320 |
252 |
250 |
450 |
405 |
355 |
320 |
30 |
12×Φ25 |
1950 |
320 |
316 |
300 |
500 |
460 |
410 |
375 |
30 |
12×Φ25 |
2010 |
400 |
514 |
350 |
550 |
520 |
470 |
435 |
34 |
16×Φ25 |
2260 |
400 |
690 |
400 |
600 |
580 |
525 |
485 |
36 |
16×Φ30 |
2540 |
500 |
970 |
Z6s41H、Z6s41Y、Z6s41F 型 PN16~PN63 氣動帶手動楔式閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
