J24B外螺紋角式氨用截止閥
具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點,成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題,特別適用于化工行業氨氣,燃?xì)夤艿赖膫魉?,并滿足長期可靠使用的要求,其密封性、可維修性、安全性等。
J24B外螺紋角式氨用截止閥特點:
1、針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點,根據介質具體特性,氨氣專用閥在閥體材料上選用耐腐蝕鋼(低溫碳素鋼添加耐蝕合金元素),可耐氨氣、液氨腐蝕,低溫可至-40℃,最大限度保證工況條件使用要求。
2、氨用截止閥密封副配對結構型式采用球、平面型,密封自動補償,達到雙重保險的效果,密封性能穩定,無粘著磨損,有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
3、產品中法蘭采用凹凸密封結構,即使在管道壓力波動的情況下,保證中法蘭密封絕對可靠。
4、上密封裝置中采用多級聚四氟乙烯密封材料,形成組合密封,確保閥門在使用期限內填料函無介質泄露,消除了普通閥門填料函密封薄弱、介質易外漏,甚至造成事故的可能。
J24B外螺紋角式氨用截止閥性能:
公稱壓力 |
試驗壓力PS(MPa) |
工作壓力 |
工作溫度 |
適用介質 |
|
殼體 |
密封 |
||||
2.5 |
2.75 |
3.75 |
2.5 |
≤150 |
氨、氨液 |
J24B外螺紋角式氨用截止閥零部件材料表:
零件名稱 |
閥體、閥蓋 |
閥瓣 |
閥桿 |
墊片 |
填料 |
J24B-25Z |
鑄鐵 |
碳鋼 |
優質碳鋼 |
聚四氟乙烯 |
聚四氟乙烯 |

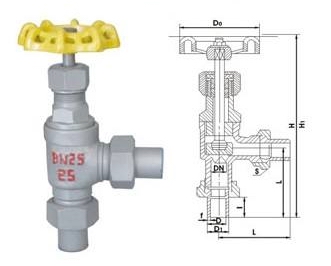

J24B外螺紋角式氨用截止閥結構:(圖)
J24B外螺紋角式氨用截止閥外觀尺寸:
公稱通徑 |
尺 寸 |
||||||
L |
D |
D1 |
S |
H |
H1 |
D2 |
|
10 |
84 |
14 |
20 |
|
|
|
|
15 |
85 |
20 |
26 |
|
|
|
|
20 |
87 |
23 |
28 |
46 |
227 |
235 |
100 |
25 |
105 |
28 |
34 |
55 |
250 |
261 |
120 |
32 |
- |
- |
- |
- |
- |
- |
- |
J24B外螺紋角式氨用截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
