DJ41Y低溫截止閥
適用于低溫液體貯運設備的管理系統,具有開關靈活、密封可靠的特點,也可用于其他低溫和深冷介質的管理系統。
DJ41Y低溫截止閥特點:
結構比閘閥簡單,制造與維修都較方便。
密封面不易磨損及擦傷,密封性好,啟閉時閥瓣與閥體密封面之間無相對滑動,因而磨損與擦傷均不嚴重,密封性能好,使用壽命長。
啟閉時,閥瓣行程小,因而截止閥高度比閘閥小,但結構長度比閘閥長。
啟閉力矩大、啟閉較費力,啟閉時間較長。
流體阻力大,因閥體內介質通道較曲折,流體阻力大,動力消耗大。
介質流動方向 公稱壓力PN≤16MPa時,一般采用順流,介質從閥瓣下方向上流;公稱壓力PN≥20MPa時,一般采用逆流,介質從閥瓣上方向下流.以增加密封件能。使用時,截止閥介質只能單方向流動,不能改變流動方向。
全開時閥瓣經常受沖蝕。
DJ41Y低溫截止閥性能:
型號 |
DJ41Y-16 |
DJ41Y-16P |
DJ41Y-25 |
DJ41Y-25P |
DJ41Y-40 |
DJ41Y-40P |
|
工作壓力(MPa) |
1.6 |
2.5 |
4.0 |
||||
適用溫度(℃) |
-45 |
-101 |
-196 |
||||
適用介質 |
液化天然氣、液氮、液氨、乙烯、丙烯、甲烷等低溫介質 |
||||||
材料 |
閥體、閥蓋 |
LCB |
LC3 |
LCB |
LC3 |
LCB |
LC3 |
閥瓣、閥座 |
鉻鎳鋼+鈷鉻鎢 |
||||||
閥桿 |
鉻鎳鋼 |
DJ41Y低溫截止閥制造標準:
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗與檢驗 |
JB/T7749 |
GB 12221 |
JB79 |
GB9131 |
JB/T9092 |
DJ41Y低溫截止閥結構:(圖)

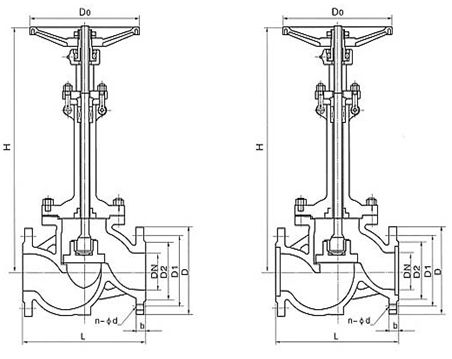

DJ41Y低溫截止閥外觀尺寸:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
||
-46℃ |
-101℃ |
-196℃ |
|||||||||
凸面法蘭 RF |
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
460 |
480 |
520 |
240 |
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
475 |
505 |
525 |
280 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
520 |
550 |
590 |
280 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
545 |
575 |
615 |
320 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
590 |
620 |
660 |
360 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
650 |
680 |
730 |
400 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
850 |
880 |
930 |
400 |
|
250 |
730 |
405 |
335 |
320 |
30 |
12-Φ25 |
956 |
986 |
1036 |
450 |
|
300 |
850 |
460 |
410 |
375 |
30 |
12-Φ25 |
1095 |
1125 |
1175 |
500 |
|
2.5MPa |
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
460 |
460 |
520 |
240 |
凸面法蘭 RF |
65 |
290 |
180 |
145 |
120 |
22 |
8-Φ18 |
475 |
505 |
525 |
280 |
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
520 |
550 |
590 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
545 |
575 |
615 |
320 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
590 |
620 |
660 |
360 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
650 |
680 |
730 |
400 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
850 |
880 |
930 |
400 |
|
250 |
730 |
425 |
370 |
332 |
36 |
12-Φ30 |
956 |
986 |
1036 |
450 |
|
300 |
850 |
485 |
430 |
390 |
40 |
16-Φ30 |
1095 |
1125 |
1175 |
500 |
|
4.0MPa |
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
483 |
504 |
546 |
240 |
凸面法蘭 RF |
65 |
290 |
180 |
145 |
120 |
22 |
8-Φ18 |
499 |
530 |
551 |
280 |
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
546 |
578 |
620 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
572 |
604 |
646 |
320 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
620 |
651 |
693 |
360 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
683 |
741 |
767 |
400 |
|
200 |
600 |
375 |
320 |
282 |
38 |
12-Φ30 |
893 |
924 |
977 |
400 |
|
250 |
730 |
445 |
385 |
345 |
42 |
12-Φ34 |
1004 |
1035 |
1088 |
450 |
|
300 |
850 |
510 |
450 |
408 |
46 |
16-Φ34 |
1150 |
1181 |
1234 |
500 |
DJ41Y低溫截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
