UPVC氣動蝶閥
適用于帶腐蝕性介質的輸送過程的截流,根據不同材質溫度-14℃~100℃、-40℃~140℃。耐腐性能優異,延長使用壽命。轉動靈活、使用方便。泄漏點少,強度高,裝拆方便。含硬顆粒液體容易使球表面劃傷。全部零件采用FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS注塑件組裝成型,耐腐蝕性能優良。
UPVC氣動蝶閥性能:
公稱通徑DN |
50~300(mm) |
|||
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
密封試驗 |
0.66 |
1.1 |
1.76 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
UPVC氣動蝶閥技術參數:
空氣驅動 |
壓縮空氣4-6bar(可帶手輪) |
公稱通徑 |
50~300mm |
公稱壓力 |
1.0~1.6Mpa |
適用溫度 |
0~+60℃ |
連接方式 |
對夾 |
閥結構 |
A型 |
閥體材質 |
UPVC、CPVC、PP |
閥芯材質 |
UPVC、CPVC、PP、PTFE |
密封材質 |
FPM、EPDM、NBR |
適用介質 |
PVC兼容的食品工業化學溶劑 |
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |

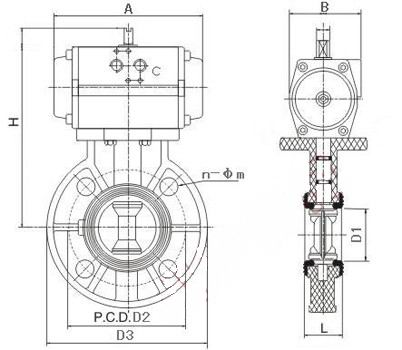

UPVC氣動蝶閥結構:(圖)

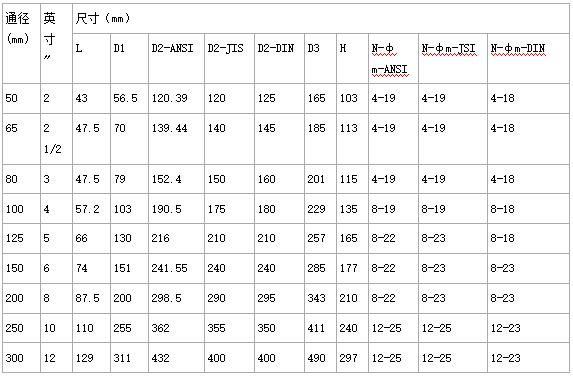

UPVC氣動蝶閥外觀尺寸:
UPVC氣動蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
