D671F46氣動襯氟蝶閥
廣泛用于防腐管道系統上。主要用以實現閥門的開啟、關閉與調節。全襯聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料襯里閥,具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
D671F46氣動襯氟蝶閥特點:
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節;
2、四級加載彈性密封,絕對保證了閥門內、外的零泄漏;
a、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈;
b、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c、軸的徑向采用O型圈與金屬墊的組合;
d、閥座鑲在有彈性條的閥體的槽內;
3、采用可調彈性彈子定位。定位準確,結構簡單。
D671F46氣動襯氟蝶閥制造標準:
設計標準 |
GB12238 |
結構長度 |
GB12221 |
法蘭標準 |
JB/T79-94 |
GB9113.1-26 |
|
檢驗試驗 |
GB/T13927 |
驅動方式 |
蝸輪、手動、電動、氣動 |
D671F46氣動襯氟蝶閥零部件材料表:
零件名稱 |
材料 |
上下閥體 |
鑄鐵、鑄鋼、不銹鋼、襯F46、F4 |
閥座 |
鑄鋼 |
帶桿蝶板 |
鑄鋼、不銹鋼、襯F46、F4 |
填料 |
F4 |
襯墊 |
硅橡膠 |
蝸輪手柄 |
球墨鑄鐵 |
D671F46氣動襯氟蝶閥結構:(圖)

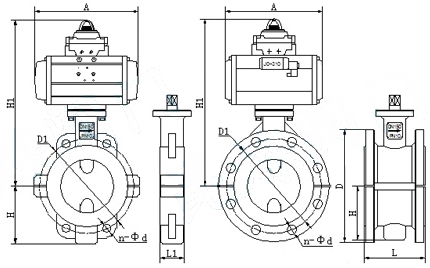

D671F46氣動襯氟蝶閥外觀尺寸:
公稱通經(DN) |
主要尺寸 |
法蘭尺寸 |
||||||||
L |
H |
A |
1.0MPa |
1.6MPa |
||||||
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
|||||
50 |
108 |
63 |
180 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112 |
70 |
180 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
|
80 |
114 |
83 |
245 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
|
100 |
127 |
105 |
240 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
|
125 |
140 |
115 |
240 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
|
150 |
140 |
137 |
350 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
|
200 |
152 |
164 |
350 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
|
250 |
165 |
206 |
550 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
|
300 |
178 |
230 |
600 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
|
350 |
190 |
248 |
600 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
|
400 |
216 |
289 |
600 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
|
450 |
222 |
320 |
750 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
|
500 |
229 |
342 |
750 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
|
600 |
267 |
413 |
750 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
|
700 |
430 |
478 |
750 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
|
800 |
470 |
525 |
750 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
|
900 |
510 |
585 |
1250 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
|
1000 |
550 |
640 |
1500 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
|
1200 |
630 |
755 |
1500 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
D671F46氣動襯氟蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
