ZDLQ、ZAZQ高溫導熱油電動調節閥
是由直行程電子式電動執行機構和采用圓筒型薄壁窗口形閥芯的三通合流(分流)閥組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確,直接接受調節儀表輸入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信號及單相電源即可控制運轉,實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體、液體、蒸汽、油品等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。
ZDLQ、ZAZQ高溫導熱油電動調節閥特點:
三通調節閥閥芯結構為圓筒型薄壁窗口形閥芯,采用閥芯側面導向與閥座內表面導向和上襯套導向,因此導向面積大,工作可靠。流體對閥芯作用方向都處于流開狀態,故閥工作性能穩定。三通調節閥有三通合流式調節閥(把兩種流體經三通閥混合成一種流體)和三通分流式調節閥(把一種流體經三通閥分成兩路流出)兩種形式。當公稱通徑DN≤80mm和壓差較小的場合時,分流閥可以采用同口徑的合流閥代替。流量特性有直線性、拋物線性兩種。三通調節閥它可以代替二臺同時使用的二通調節閥,起分流或合流作用及兩相調節配比作用。
ZDLQ、ZAZQ高溫導熱油電動調節閥性能:
型 式 |
381 LSA-08 |
381 LSA-20 |
381 LSB-30 |
381 LSB-50 |
381 LSC-65 |
381 LSC-99 |
381 LSC-160 |
活塞直徑 |
381 LXA-08 |
381 LXA-20 |
381 LXB-30 |
381 LXB-50 |
381 LXC-65 |
381 LXC-99 |
381 LXC一160 |
輸出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
最大行程L(mm) |
30 |
60 |
100 |
||||
工作速度( mm/s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
主要技術參數 |
電源電壓:220W50Hz輸入信號:4-20mA或1-5V.DC輸出信號:4-20mA.DC |
||||||
防護等級:相當IP55 隔爆標志:Exd|| BT4 手操功能:手柄 |
|||||||
環境溫度:-25 +70℃ 環境濕度:≤95% |
ZDLQ、ZAZQ高溫導熱油電動調節閥零部件材料表:
閥芯型式 |
圓筒型薄壁窗口形閥芯 |
流量特性 |
等百分比特性和線性特性 |
材 料 |
不銹鋼(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |

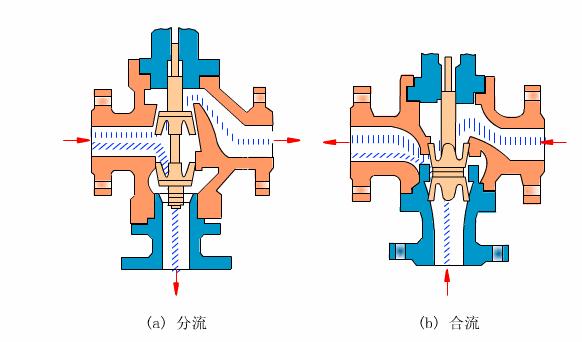

ZDLQ、ZAZQ高溫導熱油電動調節閥結構:(圖)

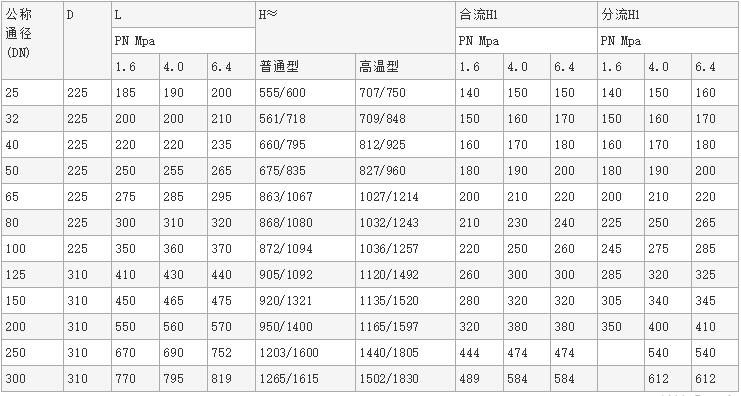

ZDLQ、ZAZQ高溫導熱油電動調節閥外觀尺寸:
ZDLQ、ZAZQ高溫導熱油電動調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
