U46SM平衡式柱塞閥
是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封,從而保證了閥門的密封性。
U46SM平衡式柱塞閥特點:
1、閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點,成為一種結構新穎產品。其優越性遠勝于普通截止閥。
2、密封環采用回彈性強、耐磨性高的無毒新型密封材料。
3、密封可靠、經久耐用,從而提高了閥門的使用壽命。
U46SM平衡式柱塞閥性能:
實驗項目 |
實驗介質 |
實驗壓力 |
壓強實驗 |
水 |
1.5PN |
高壓密封實驗 |
水 |
1.1PN |
低壓氣密封實驗 |
氣 |
0.5-0.7MPa |
U46SM平衡式柱塞閥零部件材料表:
閥體 |
鑄鋼不銹鋼含鉬不銹鋼蒙乃爾 WCB CF8(304) CF8M(31 6) |
密封圈 |
304 316 Monel 507鉬鈷鉻鎢鈷鉻鉬
|
上密封圈材料 |
聚四氟乙烯含氟柔性石墨對位聚苯含碳纖維柔性石墨 |

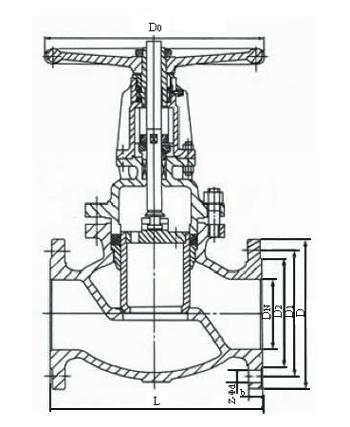

U46SM平衡式柱塞閥:(圖)
U46SM平衡式柱塞閥外觀尺寸:
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
D0 |
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
450 |
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
500 |
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
560 |
350 |
850 |
520 |
470 |
435 |
34 |
16-25 |
640 |
400 |
914 |
580 |
525 |
485 |
36 |
16-30 |
750 |
450 |
987 |
640 |
585 |
545 |
40 |
20-30 |
帶傘齒輪轉動 |
500 |
987 |
705 |
650 |
608 |
44 |
20-34 |
U46SM平衡式柱塞閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
