STB鍋爐給水調節閥
是一種新穎的壓力平衡套筒結構高壓差調節閥。閥內組件的套筒和閥芯是一種多孔和串級的混合結構,流體先經過套筒窗口進行 級節流,再經過三級連續串級節流,允許壓差大,密封性好,流體通道呈S流線型,流量大,調節閥動態穩定性好。
該閥門是火力發電廠鍋爐給水系統的重要調節閥之一,也可適用于石油化工等其他工業的自動控制系統控制高壓差流體,可配電動執行機構和氣動執行機構。
STB鍋爐給水調節閥特點:
1、閥內組件結構新穎,采用套筒節流,有效控制流速在30m/s左右。
2、節流面與閥座密封面分開,有效保護密封面,密封性能優良,使用壽命長。
3、閥內組件采用 度不銹鋼制造,零件表面經過硬化處理,硬度可達到HRC70左右。
4、抗沖刷能力強。
5、閥芯采用壓力平衡式結構,減少流體作用在閥芯上的不平衡力。
STB鍋爐給水調節閥零部件材料表:
零件名稱 |
閥體、閥蓋 |
填 料 |
套筒 |
主要材料 |
20#鍛鋼 |
高溫石墨編織填料 |
特種不銹鋼表面硬化處理 |

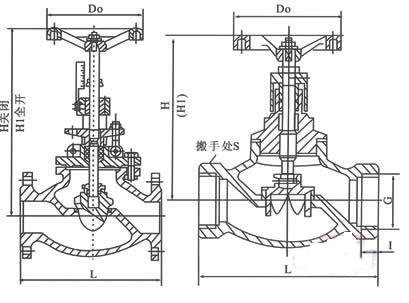

STB鍋爐給水調節閥結構:(圖)
STB鍋爐給水調節閥外觀尺寸:
公稱通徑DN |
B |
T |
H |
管道規格 |
50 |
385 |
258 |
|
76*10 |
80 |
|
|
|
|
100 |
310 |
750 |
190 |
133*16 |
125 |
390 |
895 |
225 |
168*22 |
150 |
727 |
985 |
|
194*25 |
200 |
390 |
|
|
273*36 |
STB鍋爐給水調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
