閘閥 襯氟閘閥
更新：2022/8/9 14:07:41??????點擊：
- 品牌：???工開閥門
- 型號：???Z41F46
產品介紹
Z41F46防腐蝕襯氟閘閥
適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
Z41F46防腐蝕襯氟閘閥特點：
1、閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSI磅級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維修更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
Z41F46防腐蝕襯氟閘閥技術參數：
|
設計標準 |
GB12234 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
手動、電動、氣動 |

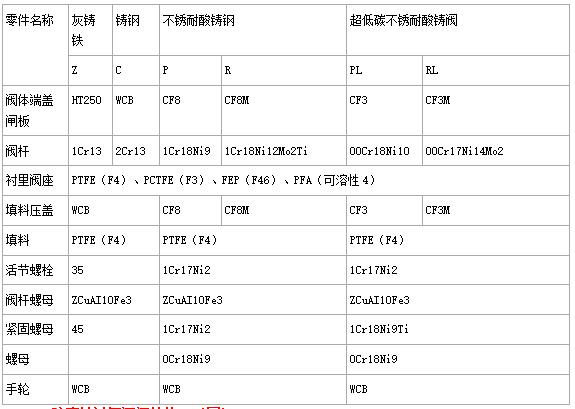

Z41F46防腐蝕襯氟閘閥零部件材料表：

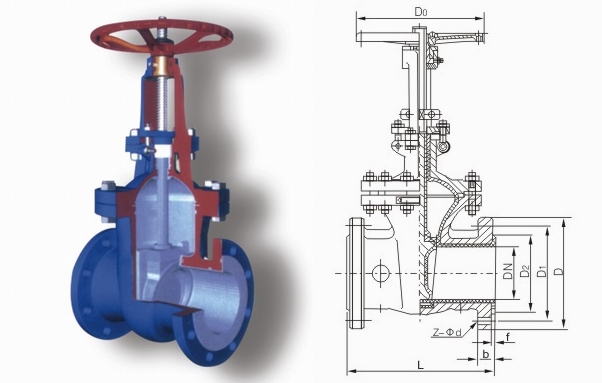

Z41F46防腐蝕襯氟閘閥結構：（圖）
Z41F46防腐蝕襯氟閘閥外觀尺寸：
|
公稱通徑 |
主要外形鏈接尺寸 |
|||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
|
DN |
inch |
PN1.0MPa |
||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
4/4 |
150 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
11/4 |
180 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
11/2 |
200 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
250 |
165 |
125 |
100 |
3 |
18 |
4-18 |
|
65 |
21/2 |
265 |
185 |
145 |
120 |
3 |
18 |
4-18 |
|
80 |
3 |
280 |
200 |
160 |
135 |
3 |
20 |
8-18 |
|
100 |
4 |
300 |
220 |
180 |
155 |
3 |
20 |
8-18 |
|
125 |
5 |
325 |
250 |
210 |
185 |
4 |
22 |
8-18 |
|
150 |
6 |
350 |
285 |
240 |
210 |
4 |
22 |
8-22 |
|
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
8-22 |
|
250 |
10 |
450 |
395 |
350 |
320 |
4 |
26 |
12-22 |
Z41F46防腐蝕襯氟閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
