ZMAS氣動高壓角型調節閥
是采用頂部導向結構,由多彈簧氣動薄膜執行機構和角式調節閥閥體組成。氣動高壓角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。氣動高壓角型調節閥配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制。氣動角式高壓調節閥具有體積小、重量輕、閥芯采用頂導向結構,流路簡單、阻力小、易于沖洗的特點。氣動高壓角型調節閥廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。氣動角式高壓調節閥特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節,可避免結焦、堵塞,便于自凈與清洗的場合 。
ZMAS氣動高壓角型調節閥性能:
型 式 |
ZHA/B多彈簧薄膜執行機構 |
||||
型 號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
有效面積cm2 |
350 |
350 |
560 |
900 |
1400 |
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
彈簧范圍KPa |
20-100(標準)、20-60、60-100、40-200、80-240 |
||||
膜片材料 |
丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
||||
供氣壓力 |
140-400KPa |
||||
氣源接口 |
RC1/4" |
||||
環境溫度 |
-30-70℃ |
ZMAS氣動高壓角型調節閥零部件材料表:
閥芯型式 |
單座柱塞型閥芯 |
流量特性 |
等百分比特性和線性特性 |
材 料 |
不銹鋼(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
ZMAS氣動高壓角型調節閥結構:(圖)

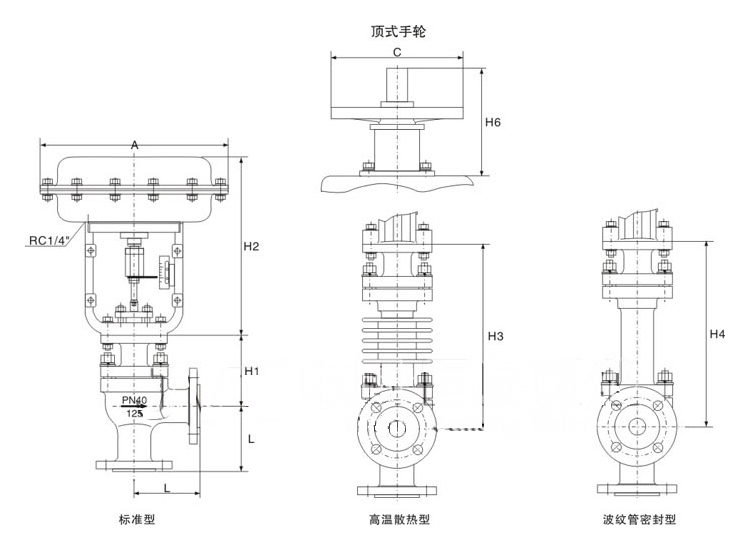

ZMAS氣動高壓角型調節閥外觀尺寸:
公禰通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
PN16/40 |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
PN64 |
100 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
|
A |
|
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
H1 |
PN16/40 |
107 |
107 |
114 |
132 |
137 |
164 |
174 |
189 |
213 |
243 |
PN64 |
119 |
119 |
122 |
140 |
157 |
169 |
179 |
200 |
230 |
250 |
|
H2 |
|
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
H3 |
PN16/40 |
267 |
267 |
282 |
300 |
305 |
402 |
412 |
427 |
474 |
504 |
PN64 |
279 |
279 |
290 |
308 |
315 |
407 |
417 |
438 |
621 |
641 |
|
H4 |
PN16/40 |
267 |
267 |
282 |
300 |
305 |
402 |
412 |
427 |
604 |
634 |
PN64 |
279 |
279 |
290 |
308 |
315 |
407 |
417 |
438 |
621 |
641 |
|
C |
|
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
H6 |
|
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
重量 |
PN16/40 |
16 |
17 |
19 |
24 |
30 |
48 |
57 |
64 |
100 |
120 |
PN64 |
20 |
21 |
25 |
34 |
42 |
64 |
72 |
83 |
138 |
150 |
ZMAS氣動高壓角型調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
