BU41S保溫柱塞閥
由閥體、閥蓋、壓蓋、閥桿、閥塞、閥塞蓋、活塞環、一體缸套(閥座)升桿螺母、平面軸承、手輪、傘齒輪等部件組成,由于輪旋轉升桿式帶動活塞使之在錐形缸套內外之間對位上下往復運動完成它的關閉與開啟。閥塞與活塞環的密封結構具有金屬與非金屬的多層密封組成,當一道活塞環在長時間的使用操作中受磨損已調壓至零位調壓已失效時,因此第二道金屬截止式錐形活塞起著同時密封作用,故此活塞閥的使用壽命長達普通閥門的數倍,所以在使用過程中無需特別保養而保持不漏,保溫柱塞截止閥能實現了無泄漏管道的更佳啟閉裝置的選擇,對節約能源減少勞力及環境污染具有明顯的應用。
BU41S保溫柱塞閥特點:
1、該升桿式活塞閥結構簡單科學、安全可靠,啟閉特別輕松靈活,操作省力與柱塞閥相比啟閉輕、快等優點。
2、密封性能獨特?zé)o泄漏,活塞具有金屬與非金屬多層密封結構組成的雙效功能。
3、一體式閥座(缸套)徑向錐形密封面,高度高、接觸面積大、性能好。
4、活塞環根據不同的適用介質選用材料能 提高了它的使用范圍,耐高溫、耐磨、耐腐、回彈性能強等,經長時間使用,活塞環如有磨損維護時可調壓增大原始狀態。
5、維修更換活塞環技術工藝簡單方便,閥體無需拆離管道則停汽后卸下閥蓋總成即可更換新活塞環重復性使用等特點。
BU41S保溫柱塞閥性能:
型號規格 |
公稱壓力 |
試驗壓力ps(MPa) |
使用溫度 |
適用介質 |
|
殼體 |
密封 |
||||
BU41S-16C
|
1.6 |
2.4 |
1.76 |
180-320℃ |
水、蒸汽、氣、油品等弱腐蝕介質類 |
BU41S-16P |
150-200℃ |
硝、醋酸類 |
BU41S保溫柱塞閥零部件材料表:
閥體 |
活塞蓋 |
閥桿 |
缸套 |
墊料 |
絲桿 |
活塞蓋 |
手輪 |
WCB |
WCB |
2Cr13 |
A102 |
金屬 |
銅 |
1Cr18Ni9Ti |
灰鑄鐵 |
BU41S保溫柱塞閥:(圖)

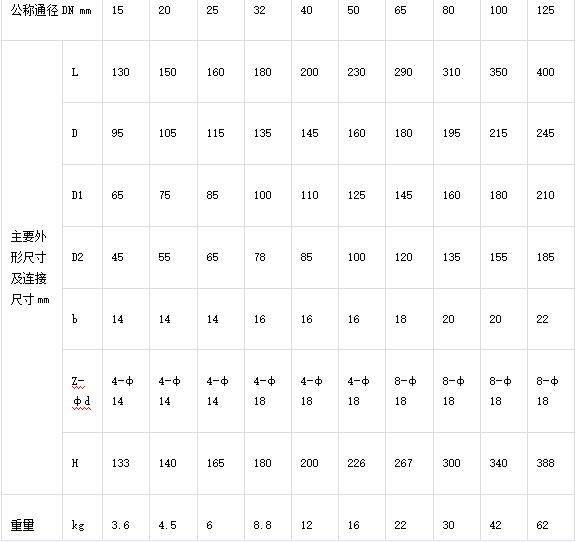

BU41S保溫柱塞閥外觀尺寸:
BU41S保溫柱塞閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
