氣動法蘭角座閥
更新：2022/7/11 12:09:06??????點擊：
- 品牌：???工開閥門
- 型號：???LDY2002
產品介紹
LDY2002系列 氣動法蘭角座閥技術參數：
|
管道壓力 |
Max 1.6MPA(232psi) |
|
控制壓力 |
0.3-0.8MPA(43.5-116psi) |
|
控制介質 |
中性氣體或空氣 |
|
閥體材料 |
CF8M/CF8 |
|
密封材料 |
PTFE |
|
氣缸材料 |
CF8 |
|
氣缸尺寸 |
50mm,63mm,80mm,100mm |
|
適用介質 |
水，酒精，油，燃料，蒸汽，中性氣體或液體，有 機溶劑，酸堿溶液 |
|
介質粘度 |
Max 600mm2/s |
|
介質溫度 |
-10℃～+180℃ |
|
環境溫度 |
-10℃～+80℃ |
|
控制形式 |
標準常閉、常開、單作用 |
|
連接形式 |
螺紋式，焊接時，法蘭式，快裝式 |
LDY2002系列 氣動法蘭角座閥結構：（圖）

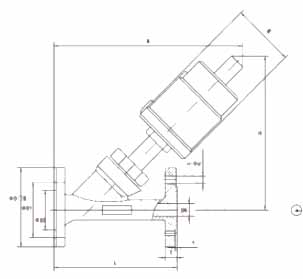

LDY2002系列 氣動法蘭角座閥外觀尺寸：
|
型號 |
DN |
L |
T |
f |
D |
D1 |
D2 |
H |
A |
B |
n-Φd |
執行器 |
|
LDY200215 |
15 |
120 |
14 |
2 |
95 |
65 |
40 |
145 |
185 |
62 |
4-Φ14 |
Φ50 |
|
LDY200220 |
20 |
130 |
14 |
2 |
105 |
75 |
50 |
155 |
188 |
62 |
4-Φ14 |
Φ50 |
|
LDY200225 |
25 |
140 |
14 |
2 |
115 |
85 |
60 |
158 |
198 |
62 |
4-Φ14 |
Φ50 |
|
LDY200232 |
32 |
150 |
16 |
2 |
135 |
100 |
70 |
195 |
225 |
76 |
4-Φ18 |
Φ63 |
|
LDY200240 |
40 |
180 |
16 |
2 |
145 |
110 |
80 |
205 |
240 |
76 |
4-Φ18 |
Φ63 |
|
LDY200250 |
50 |
195 |
16 |
2 |
160 |
125 |
92 |
208 |
255 |
76 |
4-Φ18 |
Φ63 |
|
LDY200250 |
50 |
195 |
16 |
2 |
160 |
125 |
92 |
220 |
270 |
96 |
4-Φ18 |
Φ80 |
|
LDY200250 |
50 |
195 |
16 |
2 |
160 |
125 |
92 |
262 |
290 |
114 |
4-Φ18 |
Φ100 |
|
LDY200265 |
65 |
230 |
18 |
2 |
185 |
145 |
115 |
292 |
320 |
114 |
4-Φ18 |
Φ100 |
LDY2002系列 氣動法蘭角座閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
