A28H,A28W,A28Y彈簧全啟式外螺紋安全閥
適用于工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上。A28Y適用于工作溫度≤200℃有腐蝕性介質的設備或管路上,作為超壓保護裝置。
A28H,A28W,A28Y彈簧全啟式外螺紋安全閥性能:
產品名稱:
彈簧全啟式外螺紋安全閥
產品型號:
A28H、A28W、A28Y
公稱通徑:
DN15~DN80
結構形式:
彈簧全啟式
公稱壓力:
1.6MPa~6.4MPa
連接方式:
外螺紋
適用溫度:
-40oC~+200oC
驅動方式:
彈簧自動起跳
閥體材質:
銅、鐵、鑄鋼、不銹鋼
制造標準:
國標GB、德國DIN、美國API、ANSI
A28H,A28W,A28Y彈簧全啟式外螺紋安全閥零部件材料表:
NO. |
零件名稱 |
A28H材料 |
A28W-P材料 |
A28W-R材料 |
1 |
閥體 |
HT350 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
閥座 |
35 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
3 |
調節圈 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
4 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
5 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
6 |
閥桿 |
2Cr13 |
2Cr13 |
1Cr18Ni9Ti |
7 |
調整螺桿 |
45 |
2Cr13 |
1Cr18Ni9Ti |
8 |
保護罩 |
ZG200-400 |
ZG200-400 |
1Cr18Ni9Ti |
|
密封面材料 |
堆焊D507 |
堆焊Co基硬質合金 |

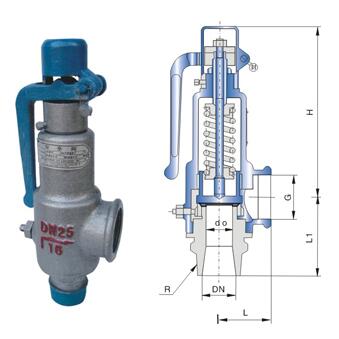

A28H,A28W,A28Y彈簧全啟式外螺紋安全閥結構:(圖)
A28H,A28W,A28Y彈簧全啟式外螺紋安全閥外觀尺寸:
公稱通徑 |
尺寸 |
|||||
do |
Rc |
L |
L1 |
G |
H |
|
15 |
10 |
1/2" |
40 |
65 |
1/2" |
135 |
20 |
15 |
3/4" |
45 |
70 |
3/4" |
140 |
25 |
20 |
1" |
45 |
76 |
1" |
155 |
32 |
25 |
11/4" |
55 |
85 |
11/4" |
170 |
40 |
32 |
11/2" |
55 |
85 |
11/2" |
310 |
50 |
40 |
2" |
67 |
100 |
2" |
322 |
65 |
50 |
21/2" |
76 |
112 |
21/2" |
344 |
80 |
65 |
3" |
110 |
135 |
3" |
395 |
A28H,A28W,A28Y彈簧全啟式外螺紋安全閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
