DKZ41H、DKZ41Y 型 PN10~PN100 鋼制真空閘閥
手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金鋼,公稱壓力 PN10~PN100,閥體材料為優質碳鋼(DKZ41H)、鉻鉬鋼(DKZ41Y)的真空閘閥。
DKZ41H、DKZ41Y 型 PN10~PN100 鋼制真空閘閥性能:
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
DkZ41H-10C |
10 |
1.0 |
≤425 |
水、蒸汽、空氣 |
DkZ41H-16C |
16 |
1.6 |
||
DkZ41H-25 |
25 |
2.5 |
||
DkZ41H-40 |
40 |
4.0 |
||
DkZ41H-63 |
63 |
6.3 |
||
DkZ41H-100 |
100 |
10.0 |
||
DkZ41Y-10I |
10 |
1.0 |
≤550 |
水、蒸汽、空氣 |
DkZ41Y-16I |
16 |
1.6 |
||
DkZ41Y-25I |
25 |
2.5 |
||
DkZ41Y-40I |
40 |
4.0 |
||
DkZ41Y-63I |
63 |
6.3 |
||
DkZ41Y-100I |
100 |
10.0 |
DKZ41H、DKZ41Y 型 PN10~PN100 鋼制真空閘閥零部件材料表:
型號 |
材料 |
||||
閥體、閘板、閥蓋 |
閥桿 |
密封面 |
填料 |
||
DkZ41H-10C |
優質碳鋼 |
不銹鋼 |
合金鋼 |
柔性石墨 |
|
DkZ41H-16C |
|||||
DkZ41H-25 |
|||||
DkZ41H-40 |
|||||
DkZ41H-63 |
|||||
DkZ41H-100 |
|||||
DkZ41Y-10I |
鉻鉬鋼 |
鉻鉬鋼 |
硬質合金 |
柔性石墨 |
|
DkZ41Y-16I |
|||||
DkZ41Y-25I |
|||||
DkZ41Y-40I |
|||||
DkZ41Y-63I |
|||||
DkZ41Y-100I |

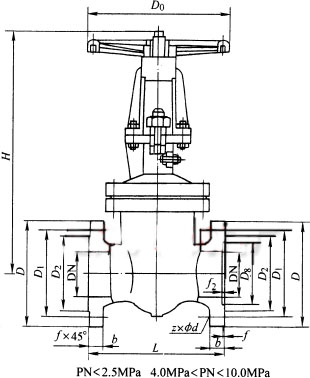

DKZ41H、DKZ41Y 型 PN10~PN100 鋼制真空閘閥結構:(圖)
DKZ41H、DKZ41Y 型 PN10~PN100 鋼制真空閘閥外觀尺寸:
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
f |
H |
D0 |
重量/kg |
15 |
130 |
95 |
65 |
45 |
16 |
4×Φ14 |
2 |
210 |
120 |
5 |
20 |
150 |
105 |
75 |
55 |
16 |
4×Φ14 |
2 |
230 |
140 |
7 |
25 |
160 |
115 |
85 |
65 |
16 |
4×Φ14 |
2 |
245 |
160 |
9 |
32 |
180 |
135 |
100 |
78 |
18 |
4×Φ18 |
2 |
310 |
180 |
13 |
40 |
200 |
145 |
110 |
85 |
18 |
4×Φ18 |
3 |
350 |
200 |
28 |
50 |
250 |
160 |
125 |
100 |
20 |
4×Φ18 |
3 |
398 |
340 |
30 |
65 |
265 |
180 |
145 |
120 |
20 |
4×Φ18 |
3 |
413 |
240 |
35 |
80 |
280 |
195 |
160 |
135 |
22 |
4×Φ18 |
3 |
475 |
280 |
47 |
100 |
300 |
215 |
180 |
155 |
22 |
8×Φ18 |
3 |
540 |
300 |
66 |
125 |
325 |
245 |
210 |
185 |
24 |
8×Φ18 |
3 |
654 |
320 |
113 |
150 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
3 |
688 |
350 |
141 |
175 |
375 |
310 |
270 |
240 |
26 |
8×Φ23 |
3 |
770 |
400 |
168 |
200 |
400 |
335 |
295 |
265 |
26 |
8×Φ23 |
3 |
841 |
400 |
202 |
225 |
425 |
365 |
325 |
295 |
26 |
8×Φ23 |
3 |
915 |
450 |
239 |
250 |
450 |
390 |
350 |
320 |
28 |
12×Φ23 |
3 |
990 |
450 |
398 |
300 |
500 |
440 |
400 |
368 |
28 |
12×Φ23 |
4 |
1111 |
450 |
398 |
350 |
550 |
500 |
460 |
428 |
30 |
16×Φ23 |
4 |
1265 |
550 |
620 |
400 |
600 |
565 |
515 |
482 |
32 |
16×Φ25 |
4 |
1377 |
600 |
893 |
450 |
650 |
615 |
565 |
532 |
32 |
20×Φ25 |
4 |
1565 |
650 |
952 |
500 |
700 |
670 |
620 |
585 |
34 |
20×Φ25 |
4 |
1722 |
700 |
1006 |
600 |
800 |
780 |
725 |
685 |
36 |
20×Φ30 |
5 |
1996 |
800 |
1168 |
700 |
900 |
895 |
840 |
800 |
40 |
24×Φ30 |
5 |
- |
- |
- |
800 |
1000 |
1010 |
950 |
905 |
44 |
24×Φ34 |
5 |
- |
- |
- |
900 |
1100 |
1110 |
1050 |
1005 |
46 |
28×Φ34 |
5 |
- |
- |
- |
1000 |
1200 |
1220 |
1160 |
1115 |
50 |
28×Φ34 |
5 |
- |
- |
- |
DKZ41H、DKZ41Y 型 PN10~PN100 鋼制真空閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
