D342X系列法蘭式軟密封蝶閥
產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成,軟密封蝶閥適用于溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。
D342X系列法蘭式軟密封蝶閥特點:
1、設計新穎合理、結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕,使用壽命長等特點。
D342X系列法蘭式軟密封蝶閥制造標準:
設計制造標準:GB/T 12238-2008
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
D342X系列法蘭式軟密封蝶閥技術參數:
公稱通徑 |
DN(mm) |
50~2000 |
||
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
試驗壓力Ps(MPa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
密封試驗 |
0.66 |
1.1 |
1.76 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|||
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
D342X系列法蘭式軟密封蝶閥零部件材料表:
零件名稱 |
材料 |
閥體 |
各種橡膠、聚四氟 |
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 |
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
閥桿 |
2Cr13、不銹鋼 |
填料 |
O型圈、柔性石墨 |

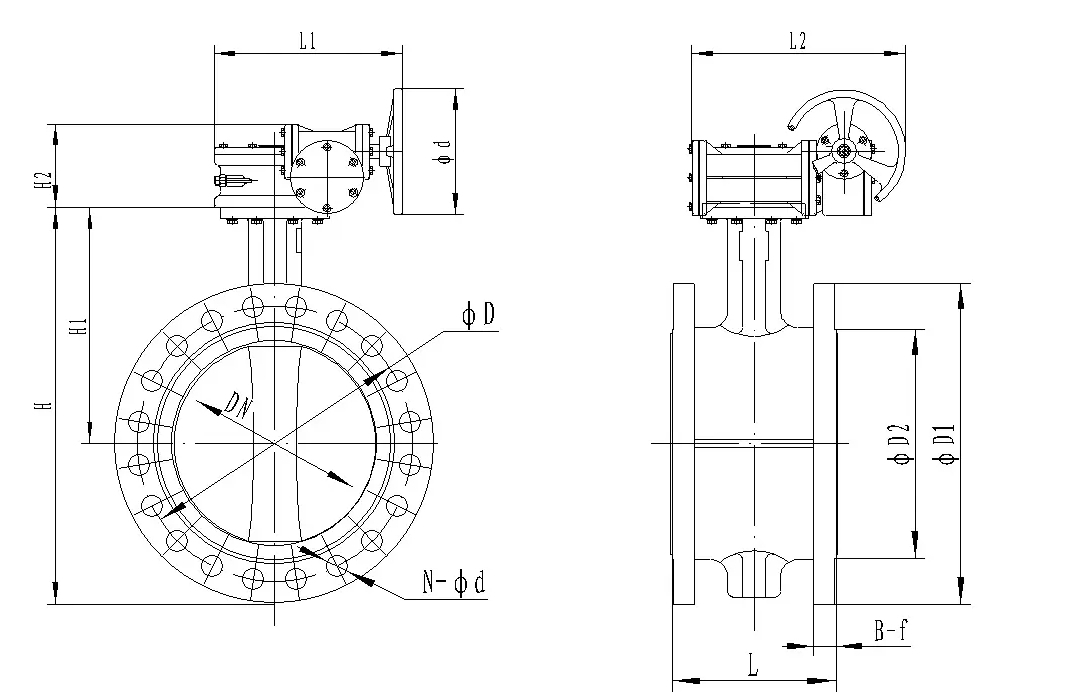

D342X系列法蘭式軟密封蝶閥結構:(圖)
D342X系列法蘭式軟密封蝶閥外觀尺寸:
公稱通徑 |
L |
H1 |
H |
0.6MPa |
1.0MPa |
|||||
|
短系列 |
長系列 |
|
|
D |
D1 |
n-d |
D |
D1 |
n-d |
|
|
|
|
|
|
|
|
|
|
|
500 |
229 |
350 |
360 |
590 |
645 |
600 |
20-23 |
670 |
620 |
20-28 |
600 |
267 |
390 |
390 |
660 |
755 |
705 |
20-26 |
780 |
725 |
20-31 |
700 |
292 |
430 |
460 |
780 |
860 |
810 |
24-26 |
895 |
840 |
24-31 |
800 |
318 |
470 |
530 |
850 |
975 |
920 |
24-31 |
1015 |
950 |
24-34 |
900 |
330 |
510 |
570 |
920 |
1075 |
1020 |
24-31 |
1115 |
1050 |
28-34 |
1000 |
410 |
550 |
630 |
990 |
1175 |
1120 |
28-31 |
1230 |
1160 |
28-37 |
1200 |
470 |
630 |
750 |
1115 |
1405 |
1340 |
32-34 |
1455 |
1380 |
32-40 |
1400 |
530 |
710 |
850 |
1228 |
1630 |
1560 |
36-37 |
1675 |
1590 |
36-43 |
1600 |
600 |
790 |
990 |
1340 |
1830 |
1760 |
40-37 |
1915 |
1820 |
40-49 |
1800 |
670 |
870 |
1100 |
1570 |
2045 |
1970 |
44-40 |
2115 |
2020 |
44-49 |
D342X系列法蘭式軟密封蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
