蝶閥 法蘭襯膠蝶閥
更新：2022/8/4 9:03:23??????點擊：
- 品牌：???工開閥門
- 型號：???D641J
產品介紹
D641J氣動法蘭襯膠蝶閥
用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
D641J氣動法蘭襯膠蝶閥特點：
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
D641J氣動法蘭襯膠蝶閥制造標準：
設 計 標 準：GB/T12238-1989； lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998； IS0 7005-2或BSEN 1092-2002
結 構 長 度 : GB/T1 2221-1989； lS0 5752-1988或BS EN558-1
壓 力 試 驗：GB/T13927-1 992；JB/T9092-1999； lS0 5028-1993或BS 6755-l-1986
D641J氣動法蘭襯膠蝶閥技術參數：
|
公稱通徑 |
DN(mm) |
50～2000 |
||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.O |
1.6 |
|
試驗壓力 Ps(MPa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
O.66 |
1.1 |
1.76 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
|||
|
驅動形式 |
手動、蝸輪傳動、氣傳動、電傳動 |
|||
D641J氣動法蘭襯膠蝶閥零部件材料表：
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
各種橡膠、聚四氟乙烯 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
0型圈、柔性石墨 |

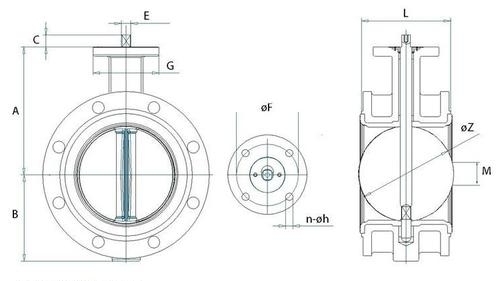

D641J氣動法蘭襯膠蝶閥結構：（圖）
D641J氣動法蘭襯膠蝶閥外觀尺寸：
|
公稱通徑 |
長度 |
外形尺寸(參考值) |
連接尺寸(標準值) |
||||||||
|
0.6MPa |
1.0MPa |
||||||||||
|
毫米 |
英寸 |
L |
H |
H1 |
A |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
50 |
2 |
108 |
63 |
315 |
180 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
|
65 |
21/2 |
112 |
70 |
330 |
180 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
|
80 |
3 |
114 |
83 |
390 |
245 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
|
100 |
4 |
127 |
105 |
431 |
240 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
|
125 |
5 |
140 |
115 |
455 |
240 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
|
150 |
6 |
140 |
137 |
626 |
350 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
|
200 |
8 |
152 |
164 |
720 |
350 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
|
250 |
10 |
165 |
206 |
800 |
550 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
|
300 |
12 |
178 |
230 |
860 |
600 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
|
350 |
14 |
190 |
248 |
883 |
600 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
|
400 |
16 |
216 |
289 |
972 |
600 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
|
450 |
18 |
222 |
320 |
1043 |
750 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
|
500 |
20 |
229 |
343 |
1098 |
750 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
|
600 |
24 |
267 |
413 |
1236 |
750 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
|
700 |
28 |
430 |
478 |
1431 |
750 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
|
800 |
32 |
470 |
525 |
1488 |
750 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
|
900 |
36 |
510 |
620 |
1615 |
1250 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
|
1000 |
40 |
550 |
725 |
1765 |
1500 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
|
1200 |
48 |
630 |
780 |
1976 |
1500 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
D641J氣動法蘭襯膠蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
