H61Y,H61H承插焊止回閥
硬質合金堆焊面成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不銹鋼銷軸與閥瓣連接采用內裝式結構-性能優良-密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上防介質倒流作用。適用介質為水、油品、蒸汽、氣體及某些腐蝕性液體介質等。
H61Y,H61H承插焊止回閥特點:
一、螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接。
二、焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接。
三、壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。
H61Y,H61H承插焊止回閥制造標準:
符合API602,MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598,標志按MSS-SP-25
采用以下結構
全徑或縮徑
結構長度按ANSI B16.5 F16.5
法蘭自緊式閥蓋
明桿支架型
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋,螺式連接,全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋。
H61Y,H61H承插焊止回閥零部件材料表:
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
||
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
3 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
4 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A193 B8(M) |
5 |
銘牌 |
SS |
|||
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8(M) |
A193B8(M) |
7 |
球 |
A182F304 |
A182F304 |
A182F304 |
A182F304 |
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
適用溫度 |
—29℃~425℃ |
—29℃~550℃ |
—29℃~200℃ |

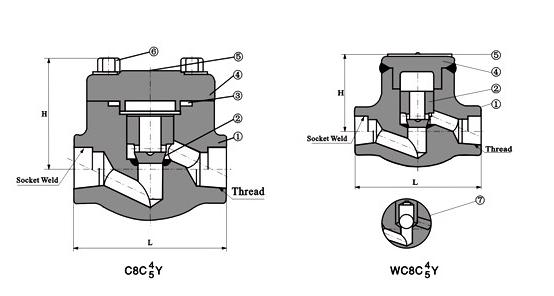

H61Y,H61H承插焊止回閥結構:(圖)
H61Y,H61H承插焊止回閥外觀尺寸:
NPS |
縮徑 |
3/8” |
1/2” |
3/4” |
1” |
1 1/4” |
1 1/2” |
2” |
2 1/2” |
全徑 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
W |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
|
重量 |
螺栓式 |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
焊接式 |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |
H61Y,H61H承插焊止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
